では、1/500宇宙戦艦ヤマト電飾計画です。前回は主に1/500宇宙戦艦ヤマトの艦橋塔にArduino電飾組込みに必要な加工処理を行っていたのですが、今回はLEDを組込むためにエンジンや波動砲などを掘削していきます
1/500 宇宙戦艦ヤマト (宇宙戦艦ヤマト)
（Amazonで詳細を確認する）
SunFounder オリジナル Arduino Uno R4 Minima 対応 スターターキット究極版 3 in 1 IoT/スマートカー/基本キット オンラインチュートリアル(日本語)付き 初心者にも最適（オリジナル Arduino Uno R4 Minima付属 ）
（Amazonで詳細を確認する）
KeeYees DFPlayer Mini MP3プレイヤー モジュール ミニ 音声モジュール 音源再生モジュール + マグネットスピーカー 磁石内蔵 8オーム 2W 金属シェル
（Amazonで詳細を確認する）
補助エンジンとメインエンジンを掘削していきます

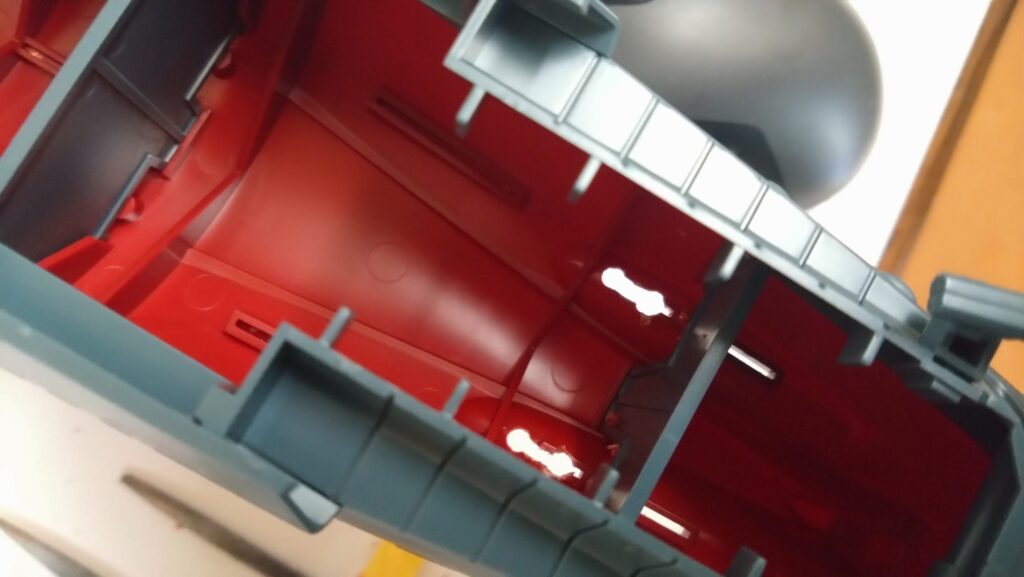

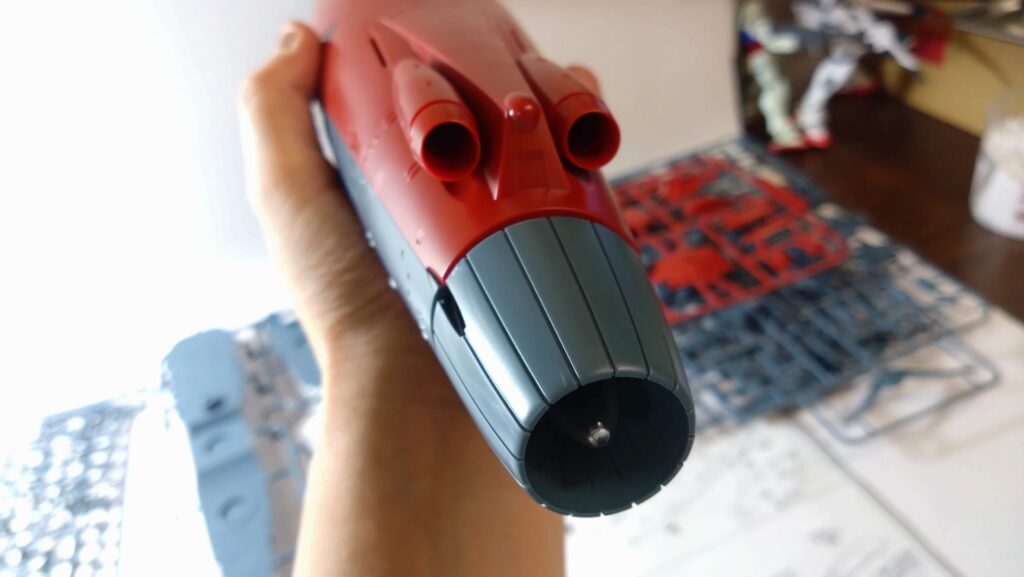

少し前の画像ですが、いわゆるメインエンジン1基と補助エンジン2基が装備されています。
補助エンジン

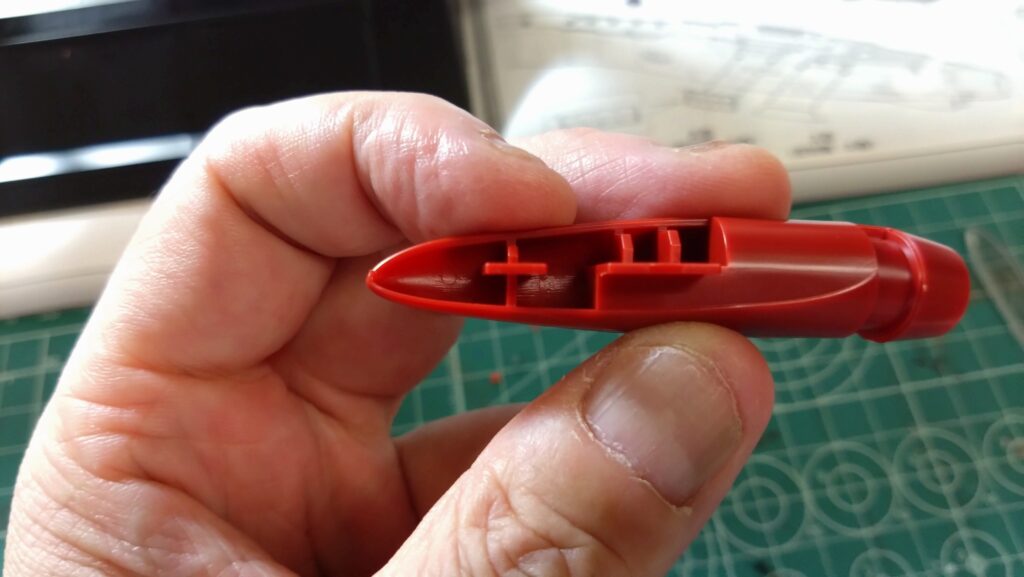

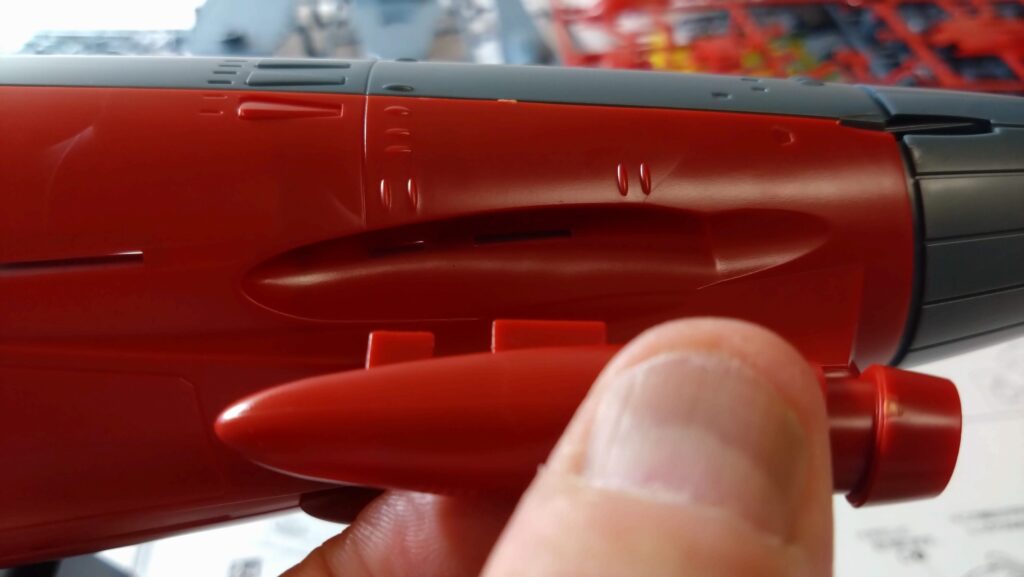

まずは補助エンジン。画像右側の先端部分はクリアパーツに差し替え予定です。LEDを設置するには、左側のスペースを活用しつつ、遮断されている右側のとの壁を掘削しなければいけません。
また、本体との接続は画像のようになっており、配線が通るスペースはありません。片方の突起を切断して、そこを配線スペースとしたいと思います。

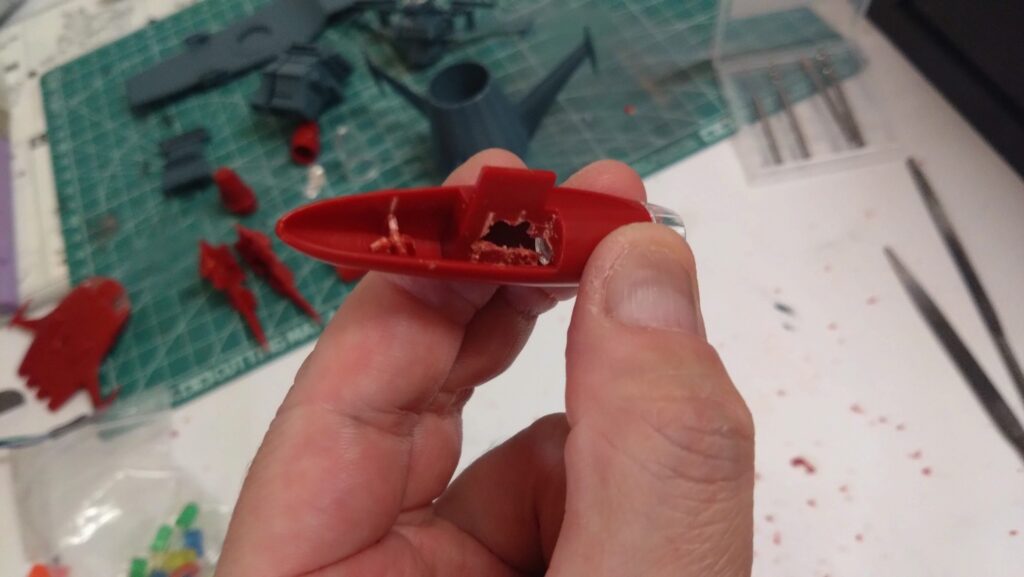

どんどんパーツを削っていきます。主に、ドリルビットを使用しながら穴を開けていき、スペースを開けていきます。最後にヤスリ掛けしてきれいにしたいと思います。
ゴッドハンド(GodHand) ドリルビット５本組(B) GH-DB-5B ホビー用工具
（Amazonで詳細を確認する）
ゴッドハンド(GodHand) ドリルビット５本組（A) GH-DB-5A ホビー用工具
（Amazonで詳細を確認する）
タミヤ クラフトツールシリーズ No.112 精密ピンバイスD-R (0.1-3.2mm) プラモデル用工具 74112
（Amazonで詳細を確認する）
タミヤ クラフトツールシリーズ No.123 先細薄刃ニッパー (ゲートカット用) プラモデル用工具 74123
（Amazonで詳細を確認する）

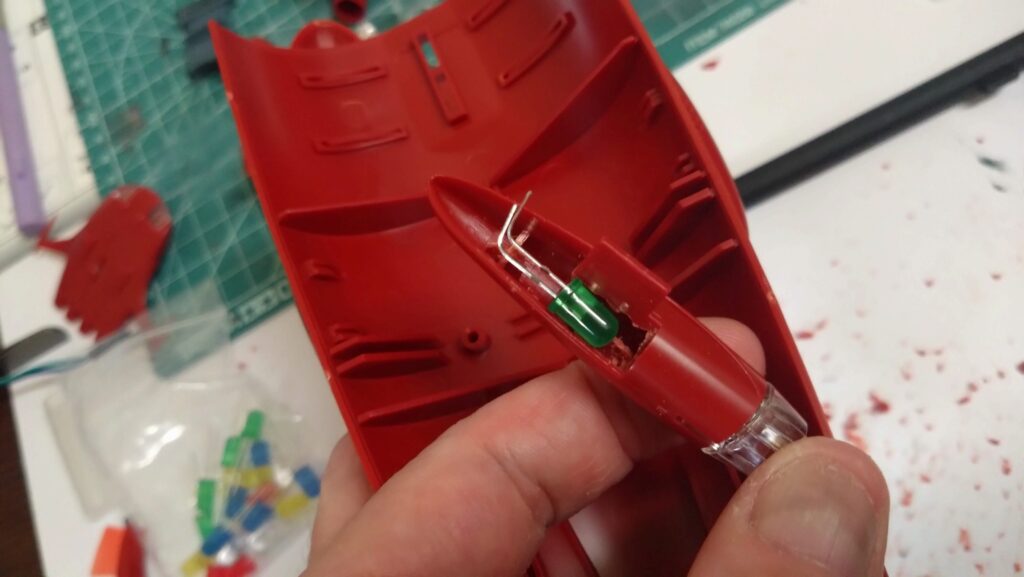

方法が正しいのかわかりませんが、LEDのピンを曲げて本体につなげたいと思います。LEDはこのような形で隙間にセットしてみます。

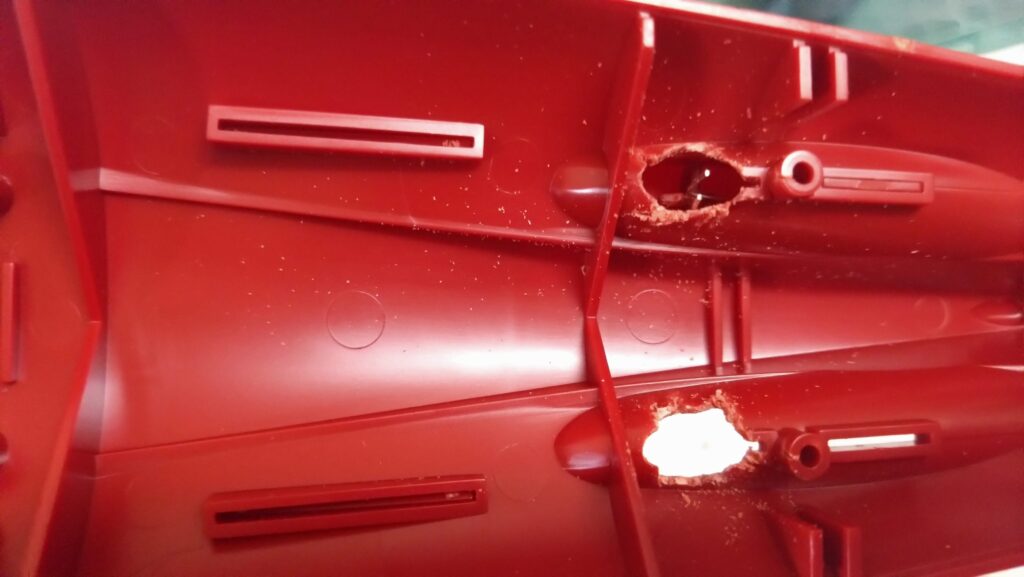

本体側にも、穴を開けていきたいと思います。
ドリルビットで穴を開けて、
それを拡大していきました。例により、後程きれいにしたいと思います。
完成イメージはこんな感じです。
メインエンジン

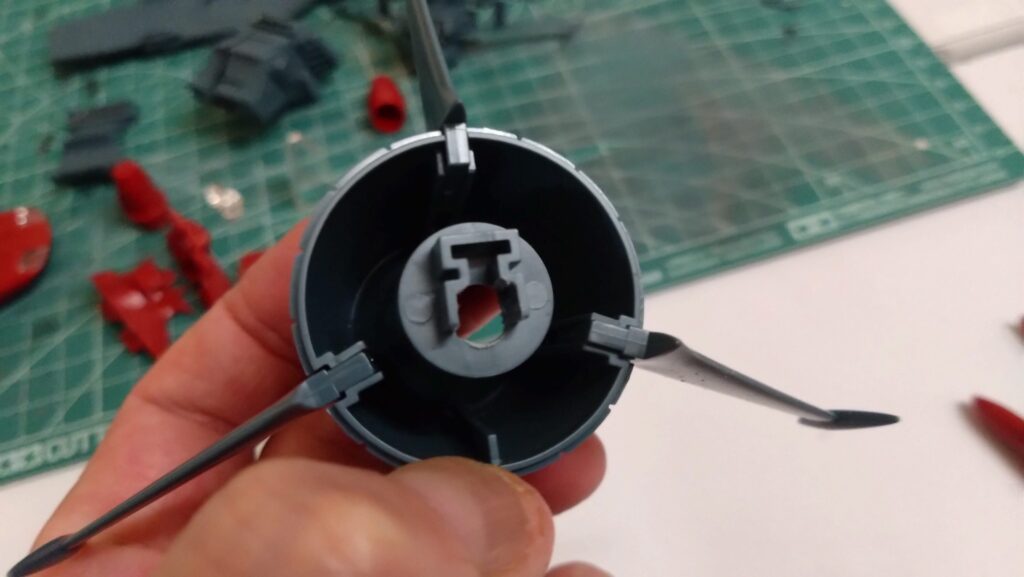

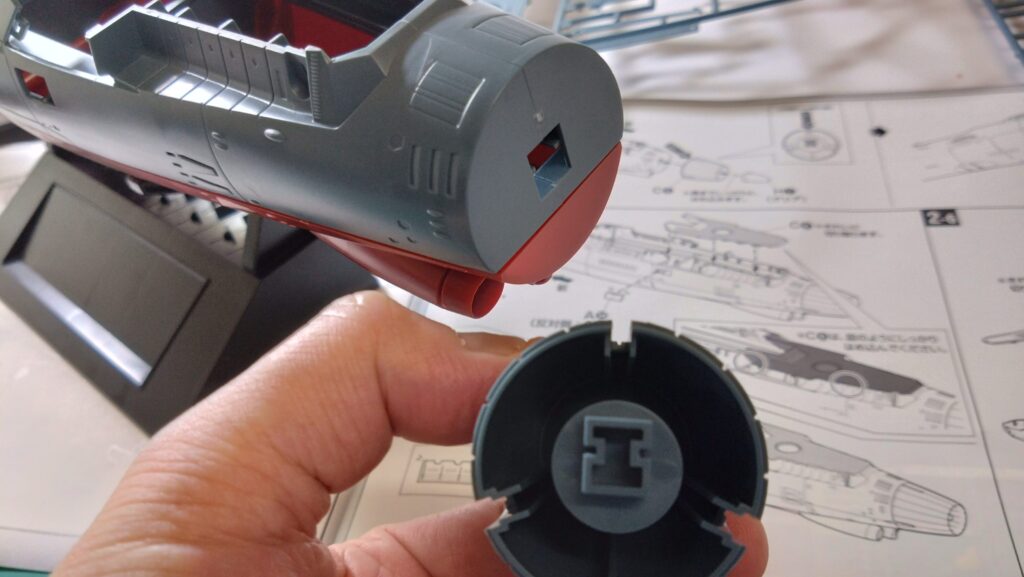

メインエンジンは単純です。接続部の突起内に穴を開けて、LEDを通したいと思います。
例によって、ゴッドハンドのドリルビットで穴を大きくしていき、最後にやすりで広げていきます。

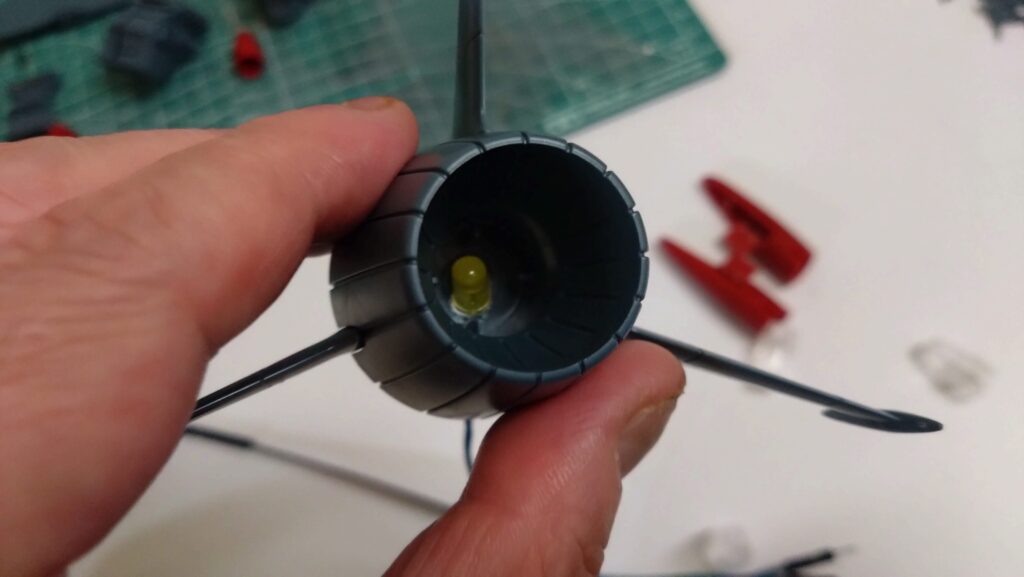

LEDが通る大きさになりました。

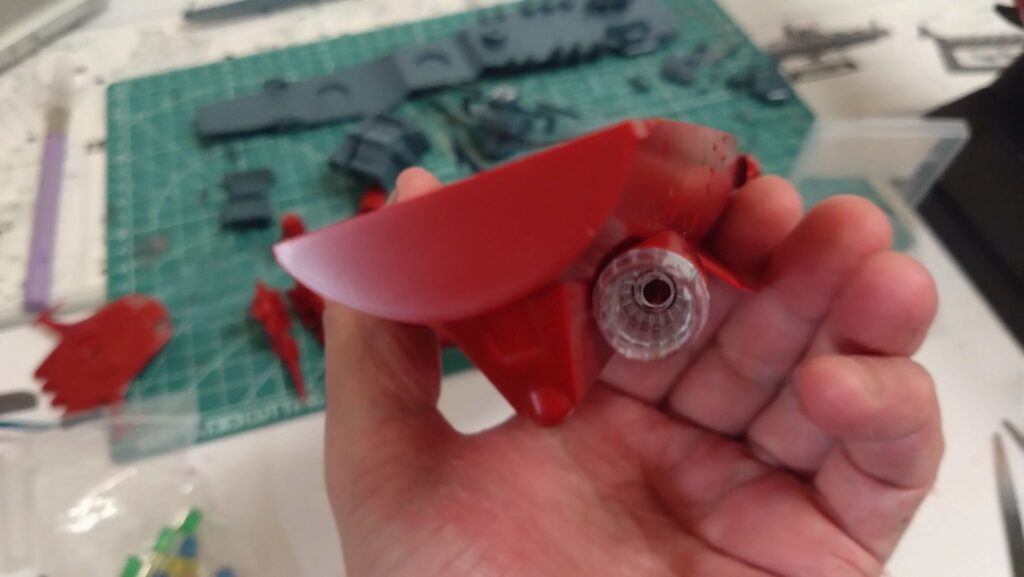

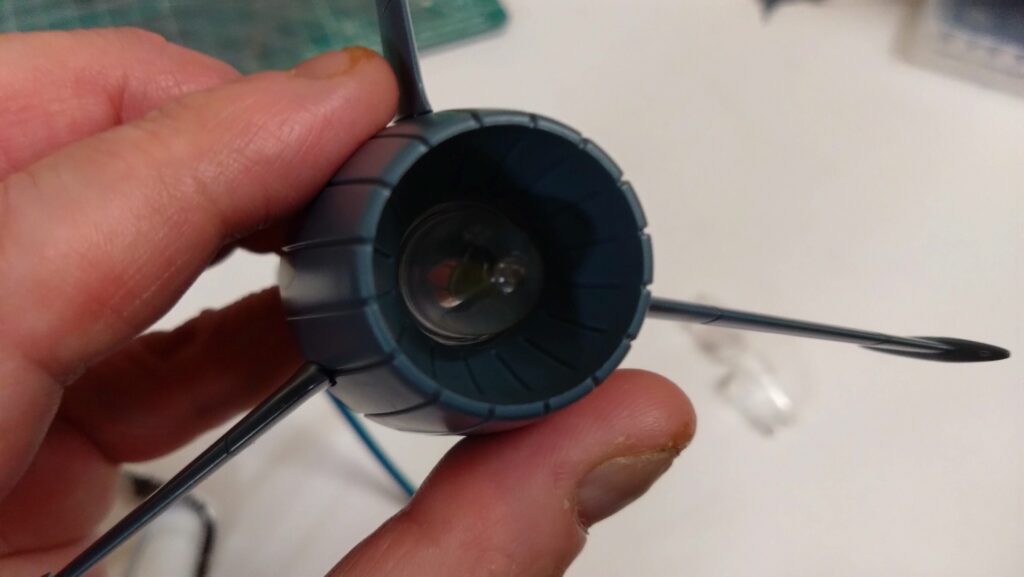

透明パーツをかぶせるとこんな感じです。
波動砲については・・・。

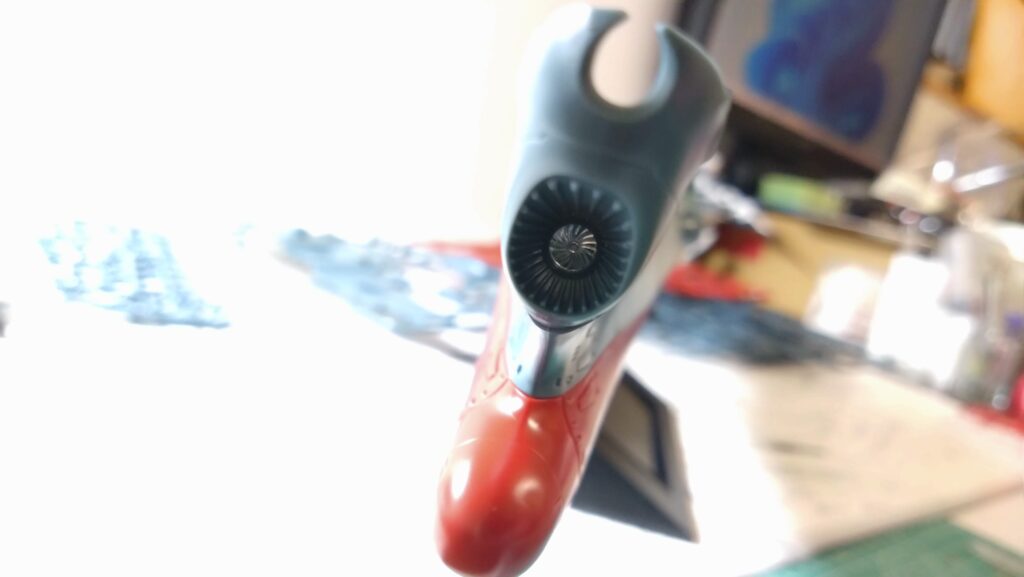

最後に、波動砲です。

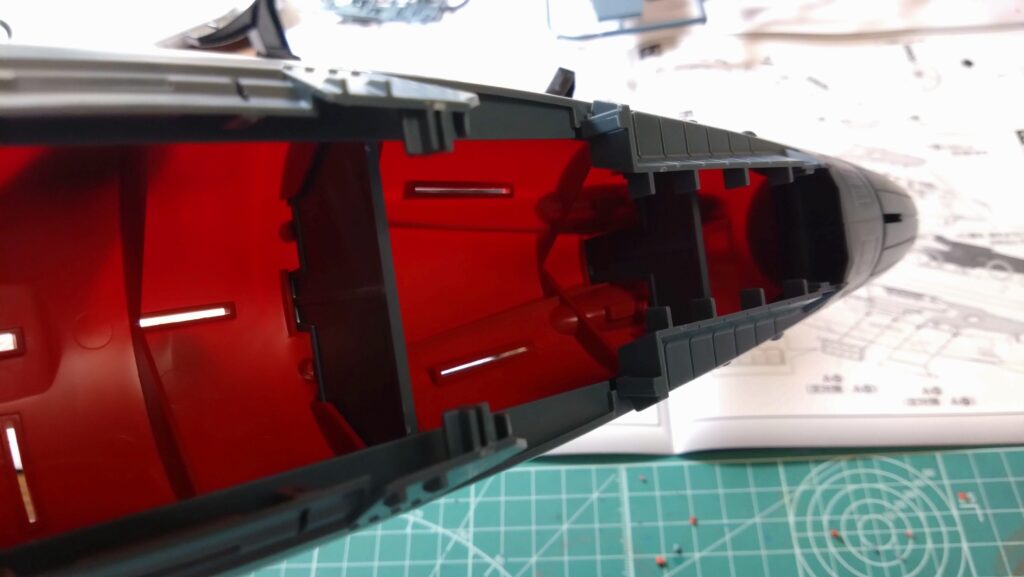

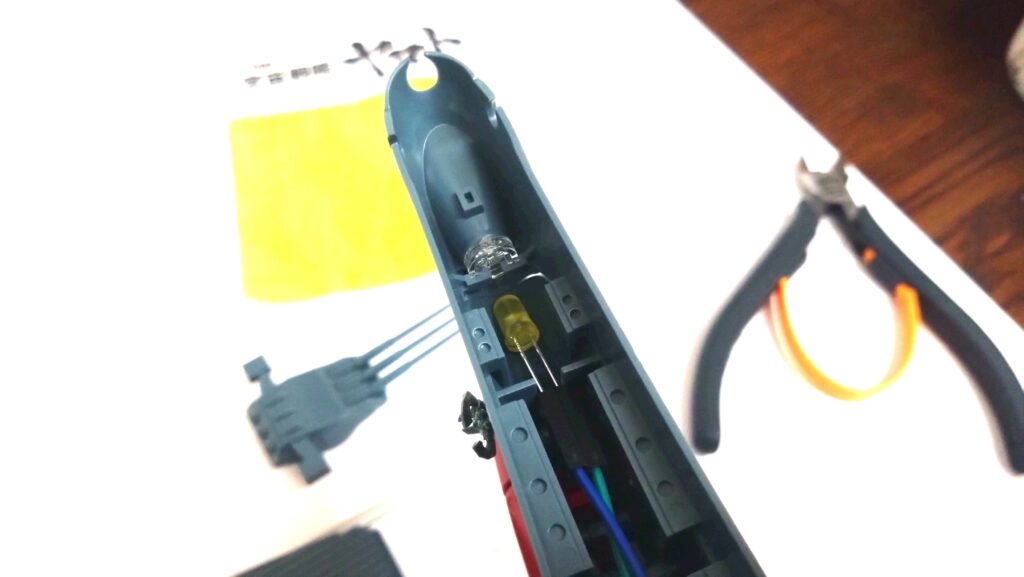

ですが、内部はこんな感じで、難なくクリアパーツの裏に設置できそうです。
次回は・・。
と、ほぼほぼ配線に関する加工はできそうなのですが、肝心の基板やスイッチ、電源コネクタの設置個所が決まっていません。実はディスプレイ台に設置予定ですが、内部⇔外部との配線がどこを通すのかを決めていません。おそらく船体下部で間違いないのですが、次回はこのあたりの算段を付けようと思います。
