“まずはやってみる”プラモ技術シリーズ 形状修正編、ヤスリ・デザインナイフ・マジ・スクで形を整える回

プラモデルのパーツを眺めていると、設定画では鋭く見えた部分が、実際のキットでは少し丸く感じられることがあります。
プラモデルは、金型へ樹脂を流し込んで大量生産する製品です。そのため、金型からパーツを取り出すための勾配、金型の耐久性、樹脂の流れ、組み立てやすさ、安全性など、さまざまな条件を考慮して設計されています。
現在の成形技術では、かなり鋭い形状も作れます。しかし、すべての部分を設定画どおりの鋭さで成形できるとは限りません。
そこで今回は、ヤスリやデザインナイフを使って、パーツの形状を少しシャープに修正してみます。
ただし、丸い部分を見つけるたびに削ればよいわけではありません。
デザインとして必要な丸みまで削ると、本来の印象を損ないます。また、尖らせすぎるとパーツの強度が低下したり、左右の形がそろわなくなったりすることもあります。
「どこを削り、どこを残すのか」
その違いを考えながら、いくつかの形状修正に挑戦します。
ここいらで、一気にプラモデル初心者を卒業したいところですね……。
シャープな形状が好まれる理由
頭の中にあるイメージとの違和感が減る
私たちはプラモデルを見るとき、単なるプラスチックの塊としてではなく、「実物が存在したら、このような形だろう」と頭の中で補いながら見ているのかもしれません。
例えば、エヴァンゲリオンのように丸みを帯びたデザインからは、有機的な印象を受けます。一方、複数の平面や鋭い角が組み合わされた形からは、機械や装甲のような印象を受けやすくなります。
ただし、丸みがあるから工業製品らしくない、という意味ではありません。
自動車、航空機、鉄道車両など、現実の工業製品にも多くの曲面があります。重要なのは、その丸みがデザインとして意図されたものに見えるかどうかです。
設定画では明確な角として描かれているのに、模型では成形上の丸みによって境界が曖昧になっている。そのような場所を整えると、頭の中のイメージへ近づき、格好よく見えるのだと思います。
面の境界が明確になる
エッジを整えると、光が当たる面と影になる面の境界が分かりやすくなります。


ます。面と面の境界が曖昧になり、立体形状を認識しにくいことがあります。
角を整えると、それぞれの面に当たる光の違いが明確になり、形状を認識しやすくなります。
つまり、エッジ出しには、単にパーツを尖らせるだけでなく、面の構成を見せやすくする効果があるのだと思います。
“まずはやってみる”プラモ技術シリーズ 整面処理編、まずはパーツを軽くヤスってみる
残す丸みと削る丸みを見分ける
削る前に、丸みがどのような理由で存在するのか考えます。
残したほうがよい丸み
- 設定画にも描かれている曲面
- 可動や接触のために必要な丸み
- 航空機や自動車のような空力的な形状
- 全体のデザインを構成している曲線
- 強度を保つために必要な厚み
修正を検討する丸み
- 本来は平面同士の境界に見える場所
- 左右で形状が異なっている場所
- パーティングライン付近の不自然な盛り上がり
- 翼やアンテナの先端にある厚み
- C面の幅が不均一な場所
- 設定画よりも野暮ったく見える端部
最終的には好みの問題もあります。
ただし、理由を考えずにすべての角を削るより、「ここを整えると、どのように見え方が変わるのか」を決めてから加工したほうが失敗を減らせます。
エッジを整えるための道具
今回使用するのは、次のような道具です。
- 硬い金属ヤスリ
- 切削力の高いヤスリ
- 細い精密ヤスリ
- スティックヤスリ
- 紙ヤスリ
- 当て板
- デザインナイフ
- 必要に応じてニッパー
【使用する工具の画像】
工具は、削る量と形状によって使い分けます。
| 作業 | 使用する工具 |
|---|---|
| 平面を作る | 硬い金属ヤスリ、当て板付き紙ヤスリ |
| 大きく形を変える | 切削力の高いヤスリ |
| 狭い場所を削る | 精密ヤスリ |
| 表面を仕上げる | スティックヤスリ、紙ヤスリ |
| C面や端部を削ぐ | デザインナイフ |
| 大きな不要部分を落とす | ニッパー。ただし切りすぎに注意 |
大きく形状を変える場合でも、ニッパーで完成線ぎりぎりを切るのは危険です。
切断時の力でパーツが白化したり、亀裂が入ったり、必要な部分までえぐれたりする可能性があります。ニッパーを使用する場合は削りしろを残し、最後はヤスリやナイフで整えます。
硬いヤスリでエッジを作る
丸みのある翼の形状を整える
最初に加工するのは、2000年前後に発売されたMGの翼パーツです。

主翼にあたる部分ですが、端部や面の境界には丸みがあります。

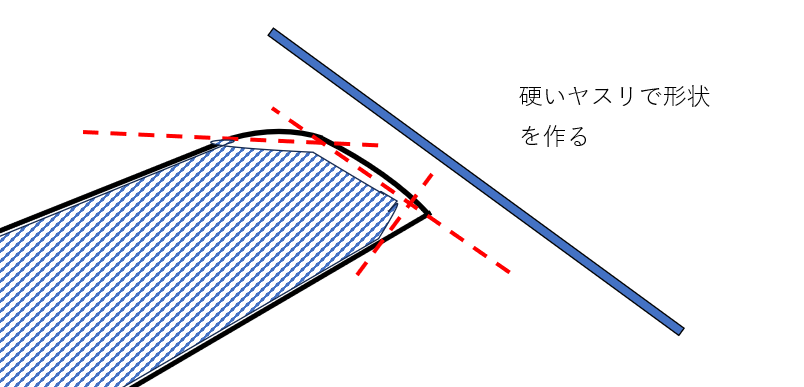

この丸みもキットのデザインだと思います。しかし今回は、より鋭い印象を持たせるため、硬いヤスリで平面を作り直します。

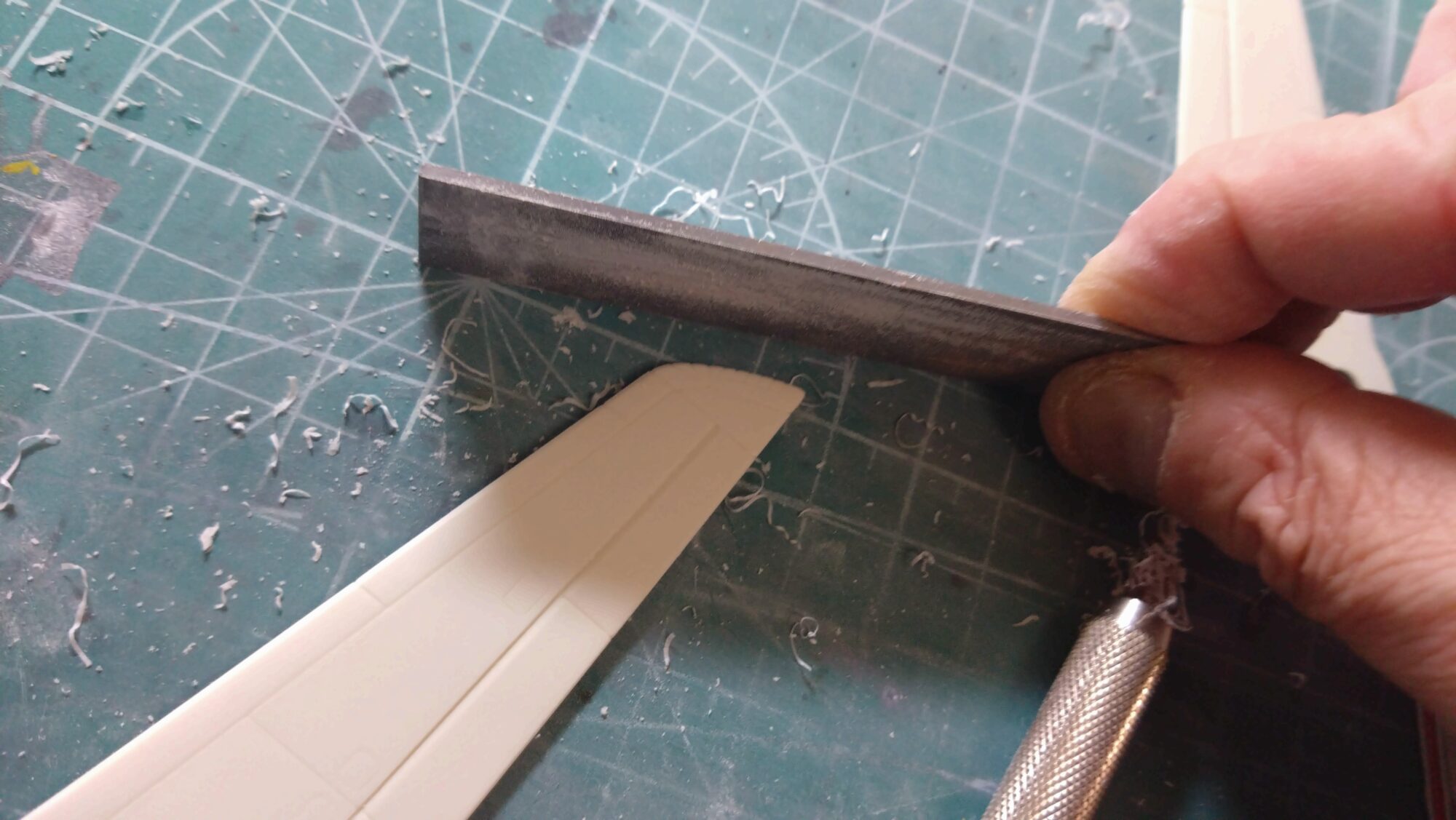

使用したのは、ゴッドハンドのエッジ出しヤスリです。

ヤスリ本体が硬く、力を加えても大きくしならないため、平面を作る作業に向いています。
既存のスジ彫りや面の向きを基準にして、一定方向へ削ります。
このとき、角そのものだけを狙って削るのではなく、角を構成する二つの面をそれぞれ整えます。
片方の面だけを削ると、エッジの位置がずれたり、左右で形状が異なったりするためです。

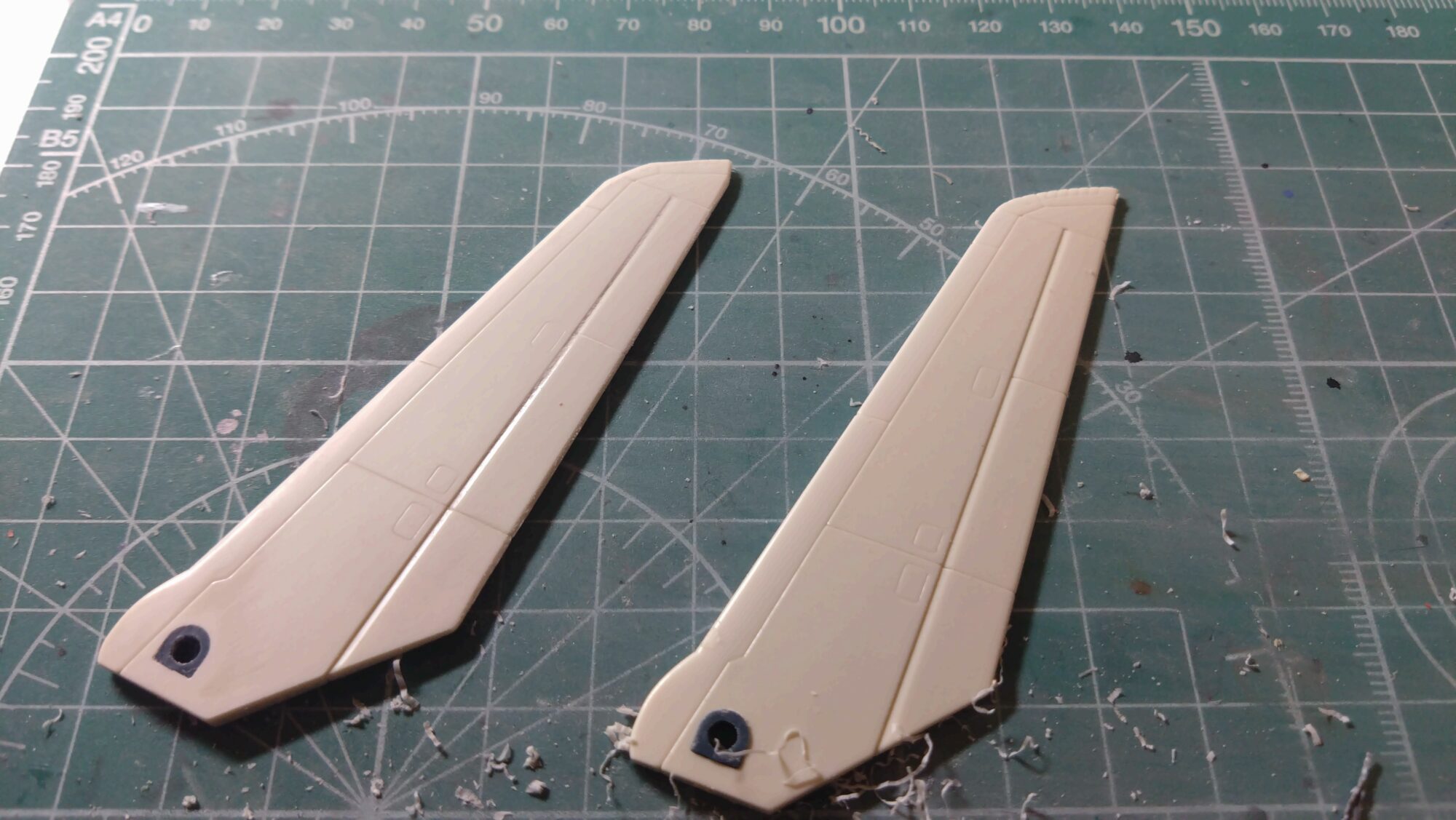

加工後がこちらです。

丸かった面の境界が明確になり、翼として少し鋭い印象になりました。
スジ彫りの位置とエッジをそろえると、面構成も分かりやすくなりそうです。
切削力の高いヤスリで形を変える
ダクト外側の形状を整える
次は、ガンプラでよく見かけるダクト形状のパーツです。

外側の形状が少し丸く見えるため、表面を削ってエッジを作ります。

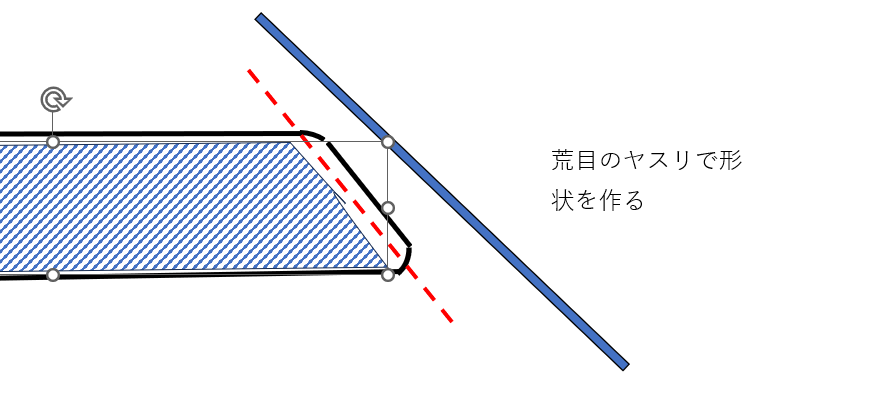

切削力の高いヤスリで大まかな形を作り、そのあと細かなヤスリへ持ち替えて整えます。
切削力の高い工具は、短時間で形を変えられる一方、少しの操作で想像以上に削れることがあります。
一度に完成させようとせず、数回削るごとに左右や上下から形を確認します。
ダクト内側も薄くする

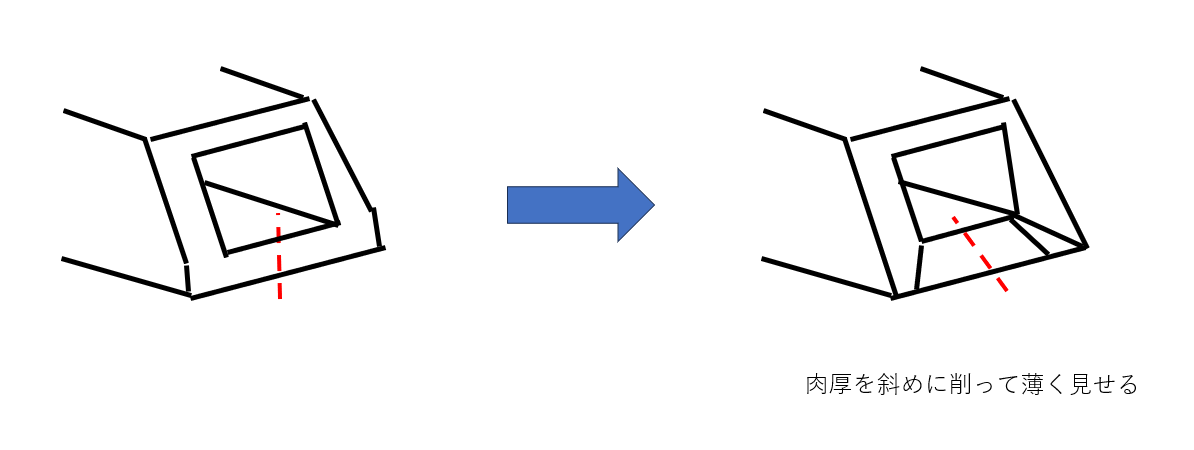

ダクト形状では、外側だけを削っても、内側の肉厚が残っているとシャープに見えない場合があります。

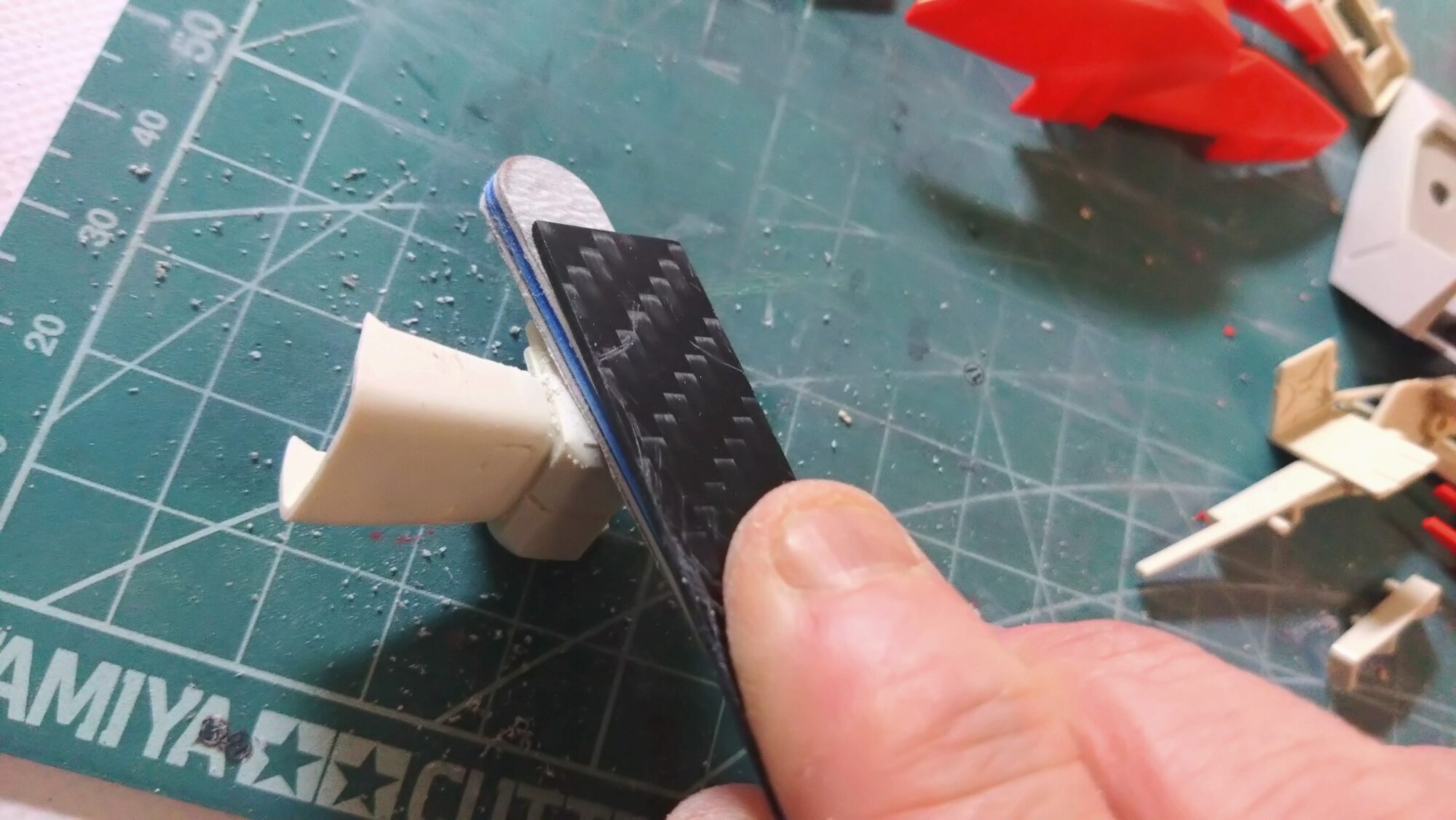

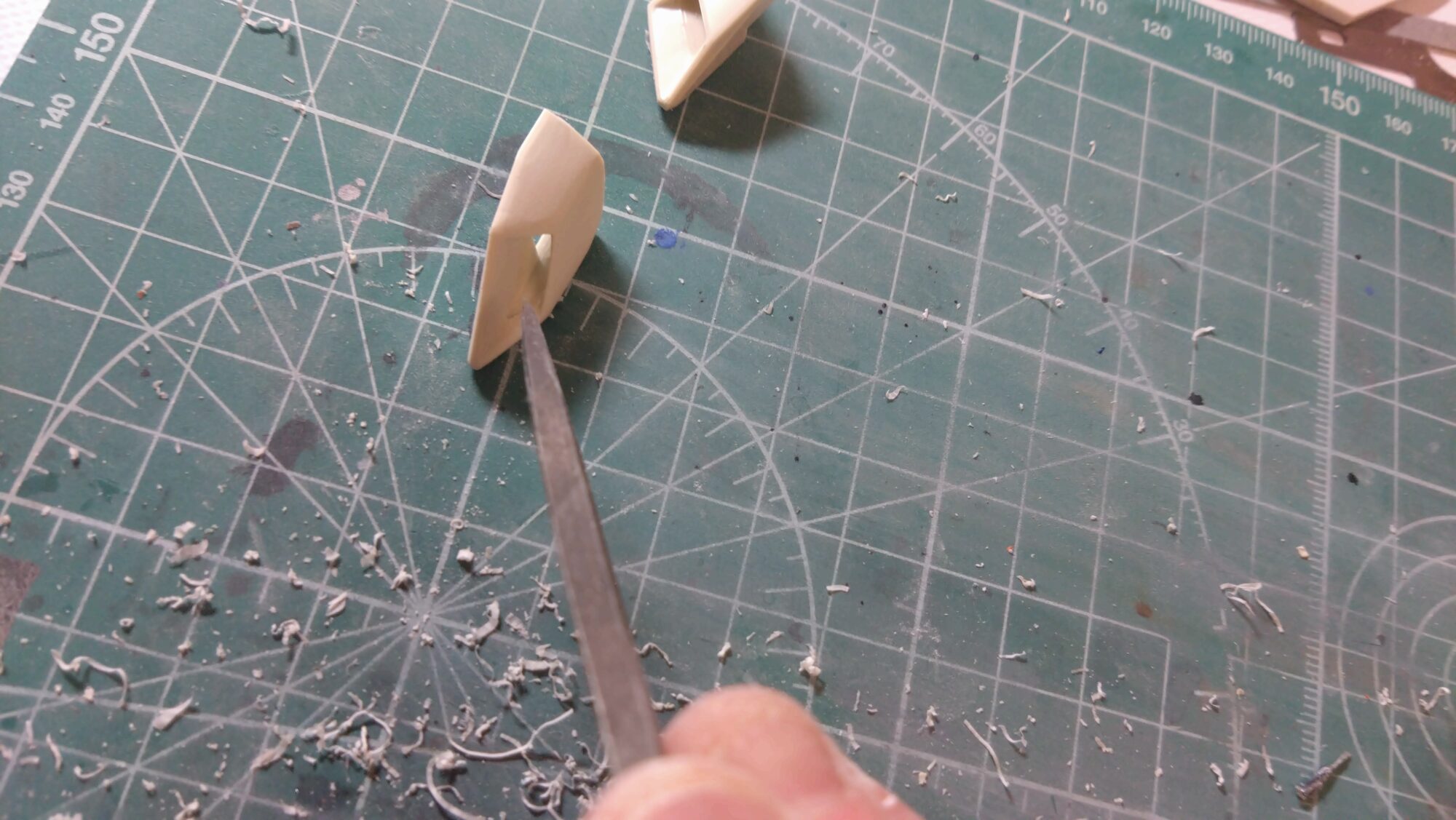

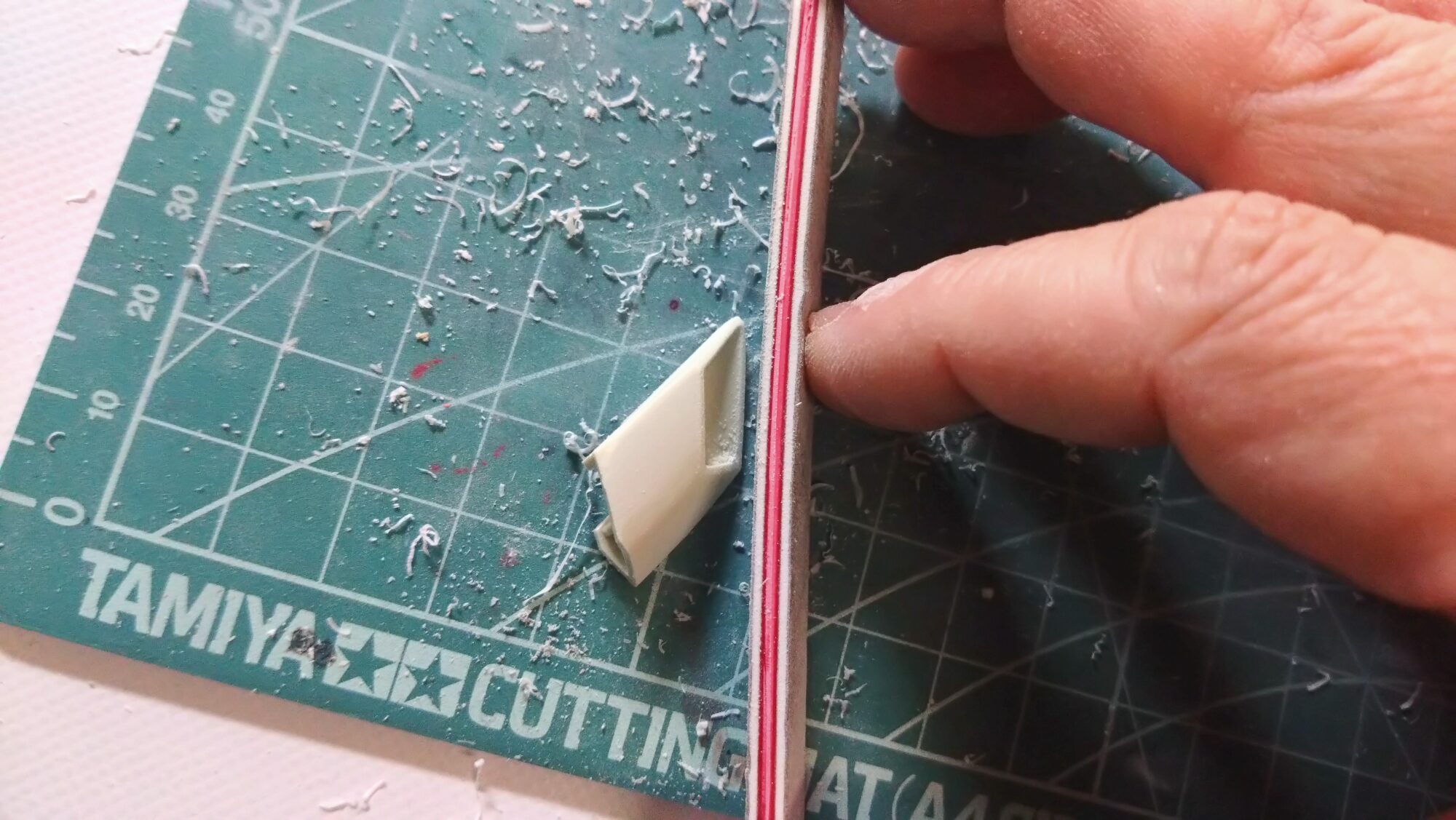

そこで、細い金属ヤスリを使って内側を削ります。

指や通常のヤスリが届かない場所には、細く切った紙ヤスリを当て板へ貼り付けて使用する方法もあります。
今回は、ダクトの内側へ薄いヤスリと当て板を使いました。しかし、思ったほど形状が変わりませんでした。
そこで、デザインナイフを使い、内側の肉厚を斜めに削ぎました。

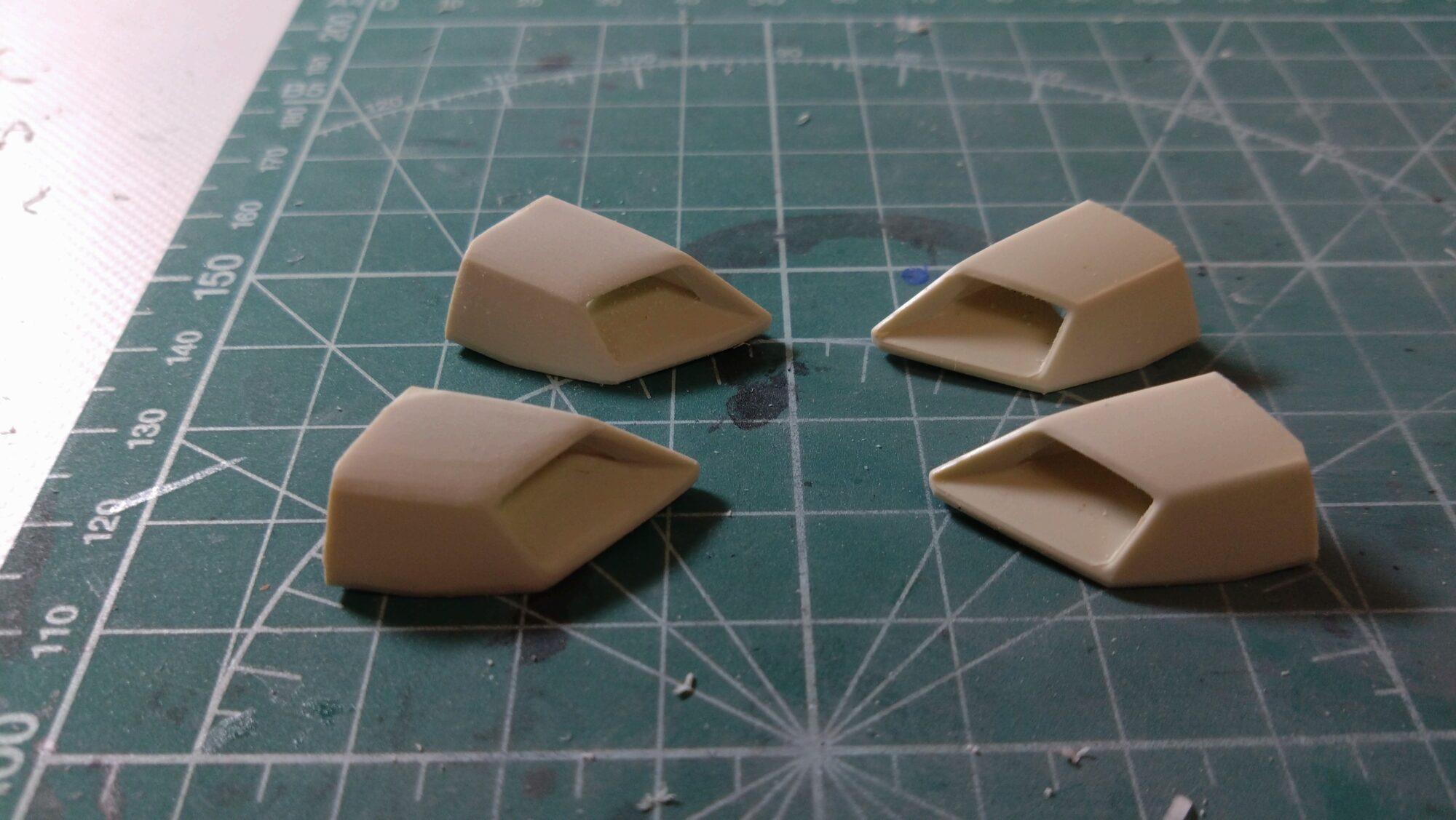

左側が加工後、右側が加工前です。

……あまり変わらないようにも見えますね。
ただし、正面以外の角度から見ると、端部が薄くなり、わずかにシャープな印象になりました。
大幅な変化ではありませんが、このような小さな加工の積み重ねが、完成時の印象に影響するのだと思います。
デザインナイフでC面を整える
丸みのあるC面を削ぎ直す

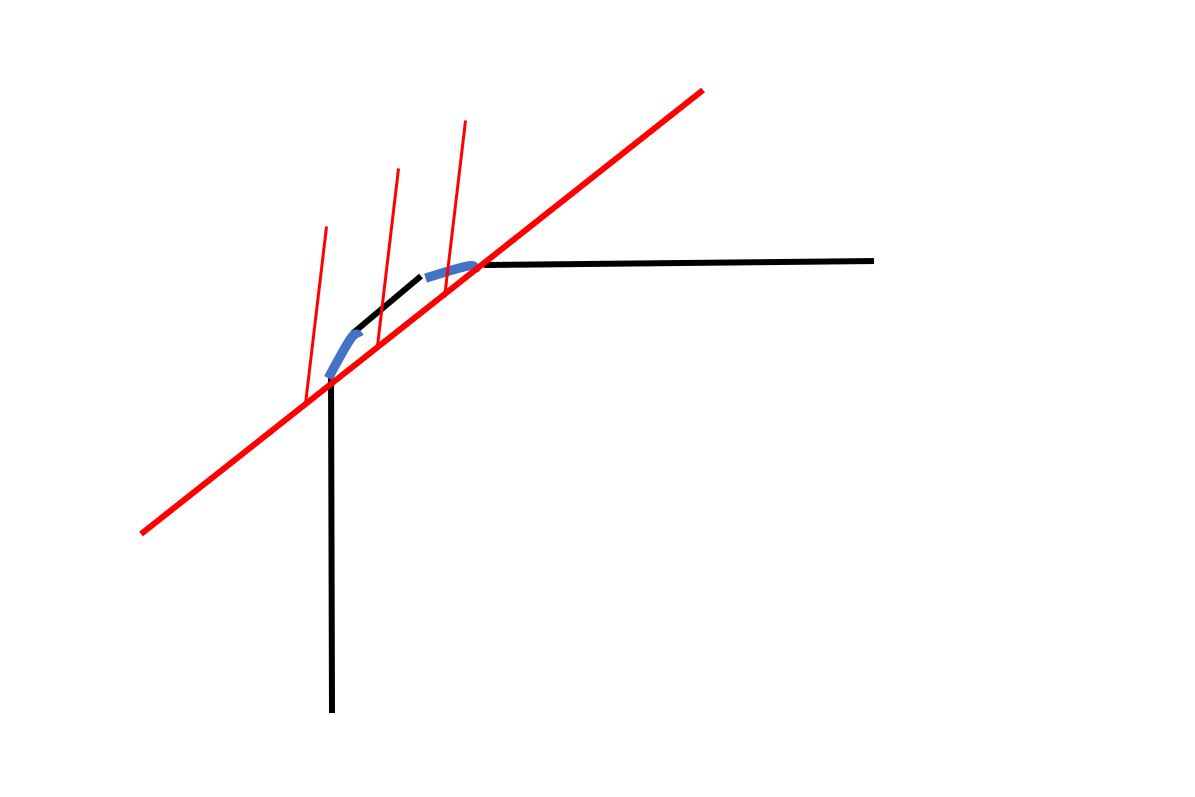

次は、角を斜めに面取りしたC面を調整します。
加工前のパーツには、もともと角を落とした面が設けられています。

しかし、よく見ると、面と面の境界が丸くなっています。

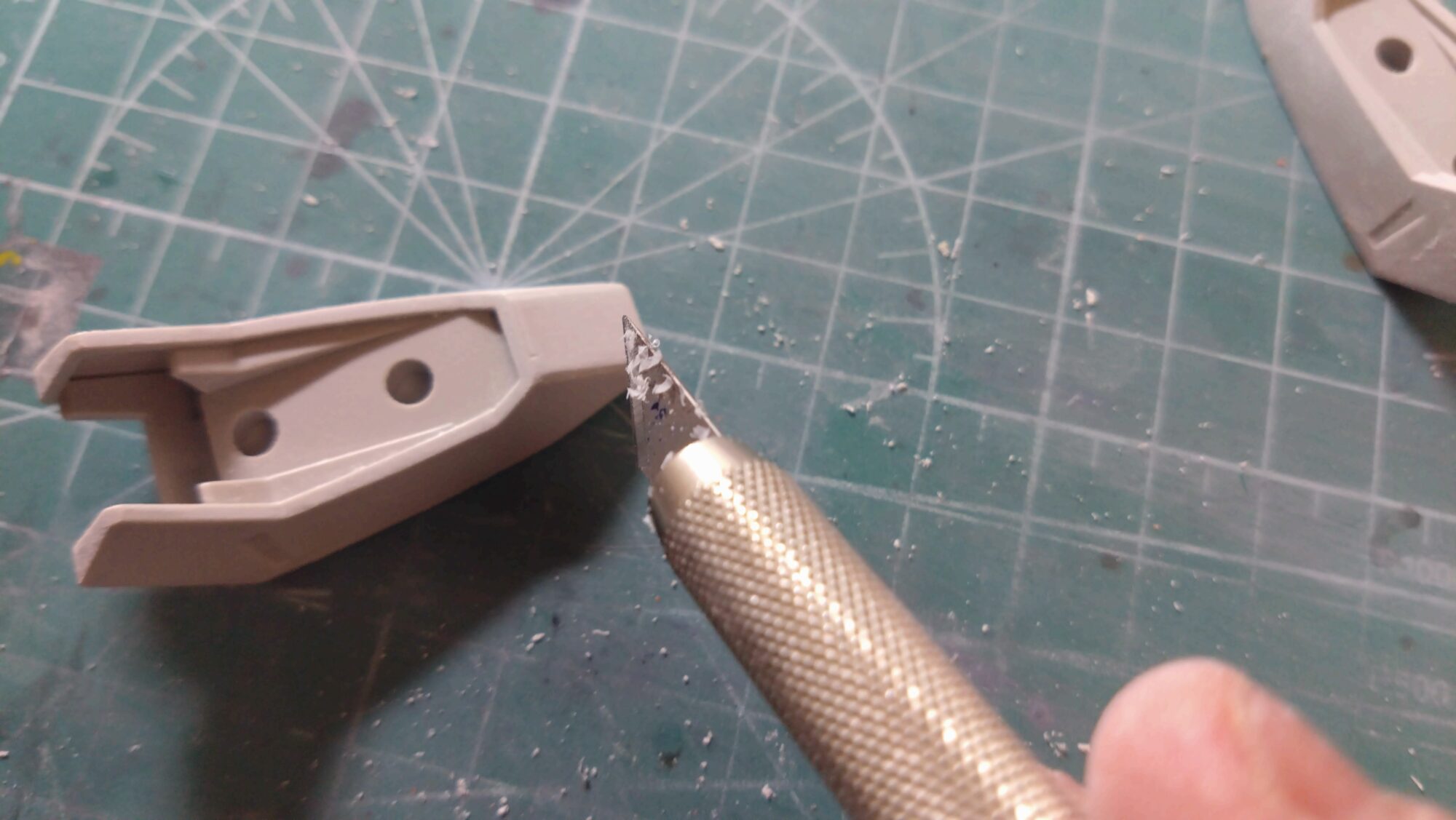

そこで、デザインナイフをかんなのように使用し、表面を少しずつ削ぎました。
もちろん、マジ・スクでも作業可能です。こちらの方が力加減はコントロールしやすいかもしれません。
スクレーパー系の紹介

刃をパーツへ深く食い込ませて切るのではなく、刃をやや寝かせ、表面の薄い層だけを削ります。
一度に大きく削ろうとすると、刃が食い込んで段差ができたり、必要な部分まで切り取ったりする可能性があります。
軽い力で何度も動かし、面の状態を確認しながら進めます。

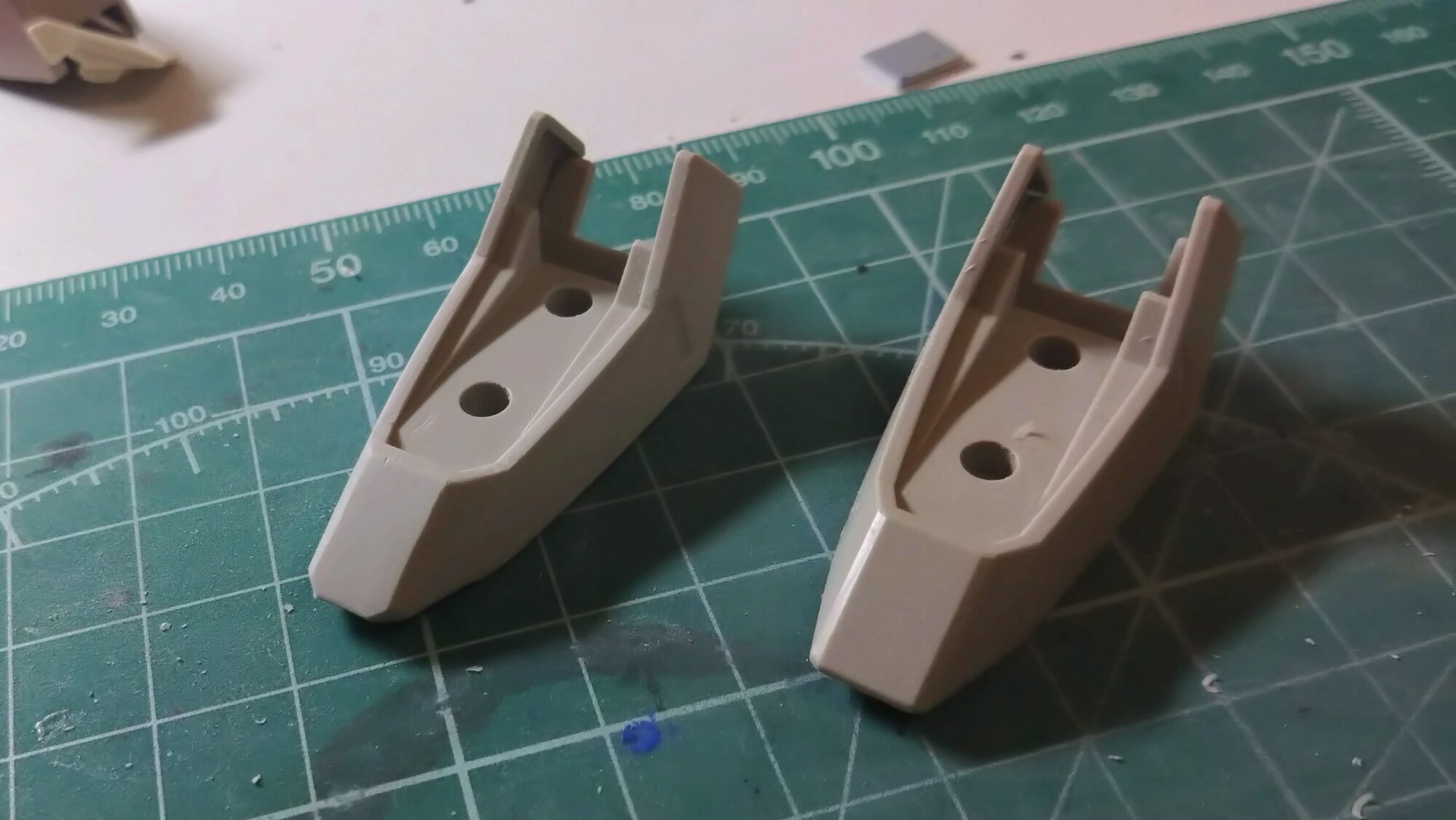

左側が加工後です。
大きな形状変更ではありませんが、C面の境界が分かりやすくなり、少しすっきりした印象になりました。
C面を広げる場合は左右の幅を確認する
C面を広くすると、エッジが増えてパーツの情報量も上がります。
しかし、左右でC面の幅が異なると、かえって形状の乱れが目立ちます。
作業中は、次の点を確認します。
- C面の始点と終点
- 左右の幅
- 面の角度
- 周囲のスジ彫りとの位置関係
- パーツ全体で見たバランス
片側だけを完成させるのではなく、左右を少しずつ交互に削ると形をそろえやすくなります。
パーツの端を削って薄く見せる
翼全体ではなく先端だけを薄くする
次は、翼の肉厚を薄く見せる加工です。

翼全体が極端に厚いというより、先端が四角く終わっているため、野暮ったく見えるのだと思いました。
そこで、翼全体を薄く削るのではなく、端部だけを斜めに削ります。

外から見える先端を薄くすれば、翼全体が薄くなったように見せられます。

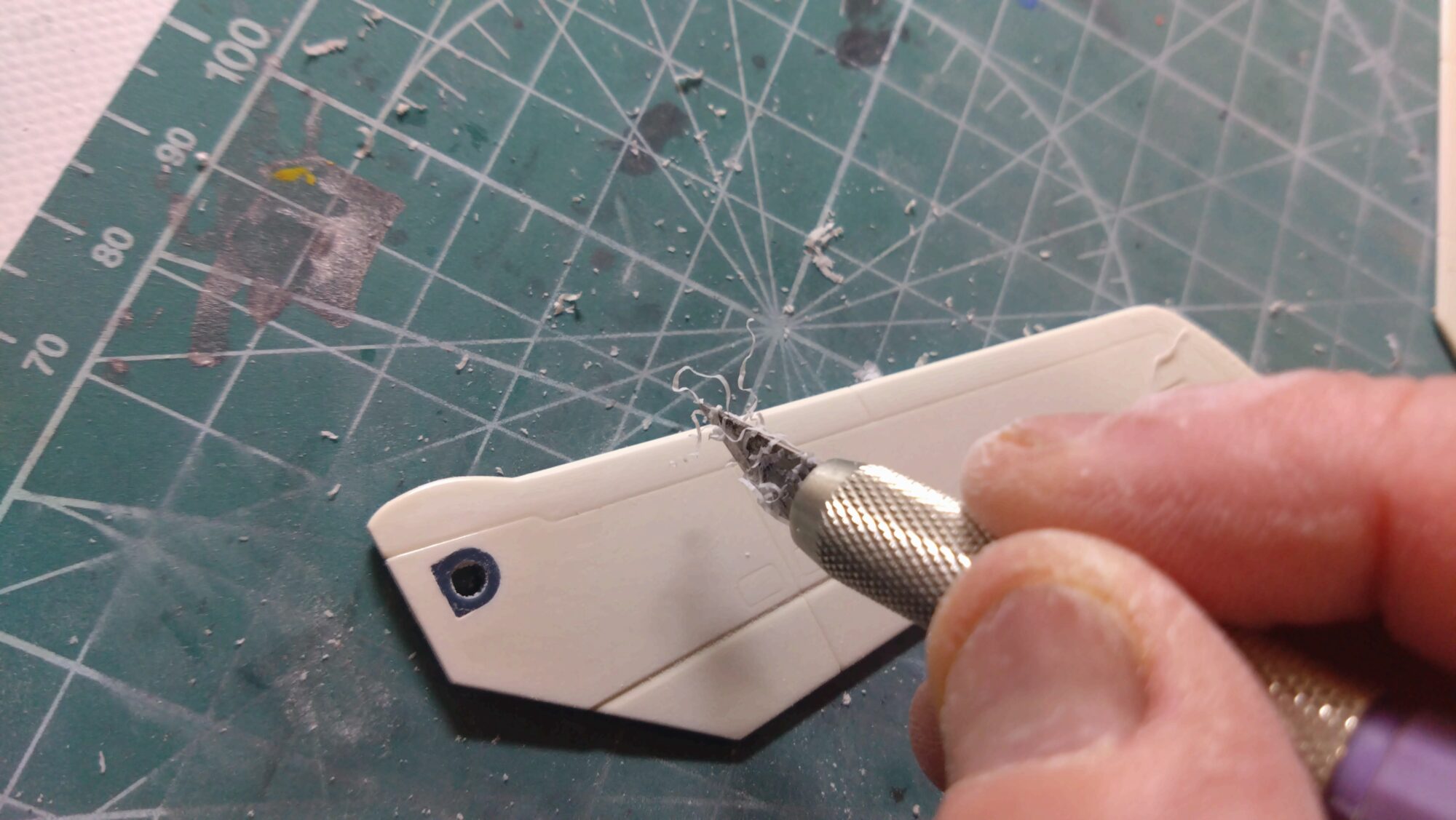

デザインナイフの刃を寝かせ、表面を何度も削いでいきます。

刃を立てると、パーツへ深く食い込みやすくなります。滑らせる方向の先へ指を置かず、少しずつ作業します。

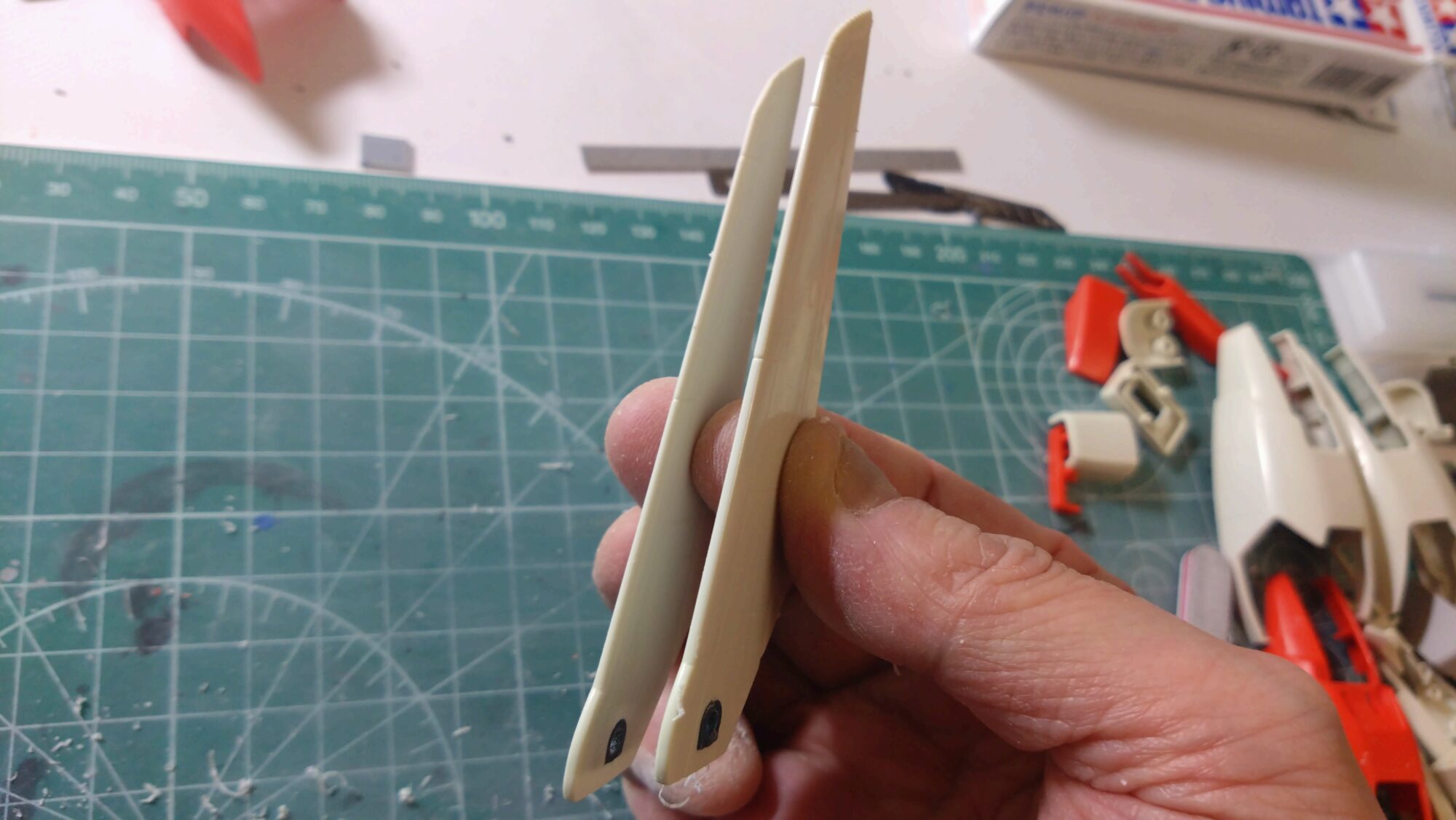

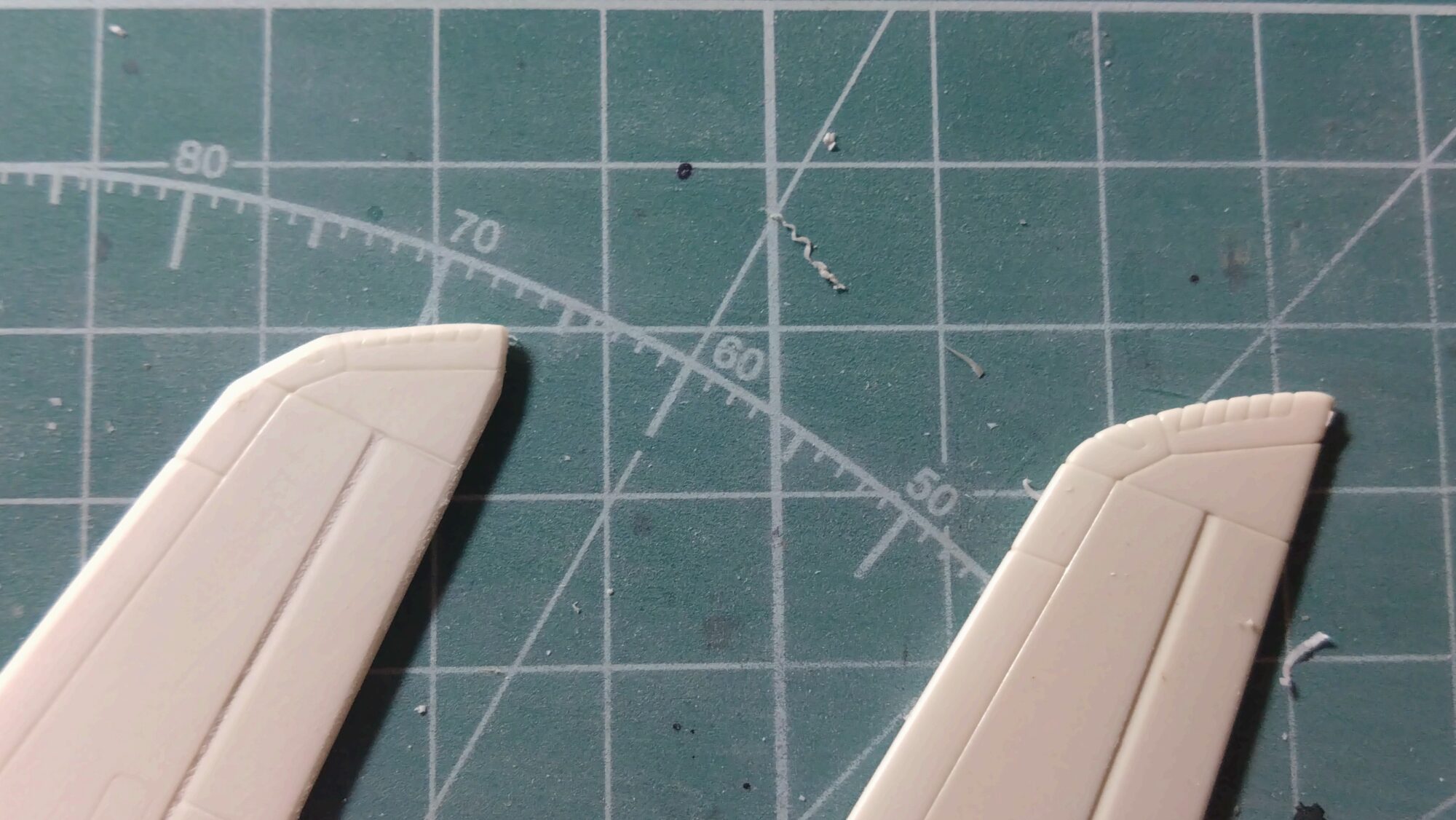

加工後と加工前を比べたものがこちらです。

角度を変えて見ると、加工した左側のほうが薄く見えます。

実際には翼全体の厚さを変えておらず、端だけを削っています。
それでも薄く見えるのですから、目の錯覚は不思議ですね。
強度を残すために削りすぎない
端部を鋭くしすぎると、先端が薄くなり、欠けやすくなります。
また、左右で削る量が異なると、翼の長さや角度まで違って見える場合があります。
少し削るたびに左右を並べ、正面、側面、上面から比較します。
模型としての見栄えと、パーツとしての強度を両立できるところで止めます。
外装の角と先端をシャープにする

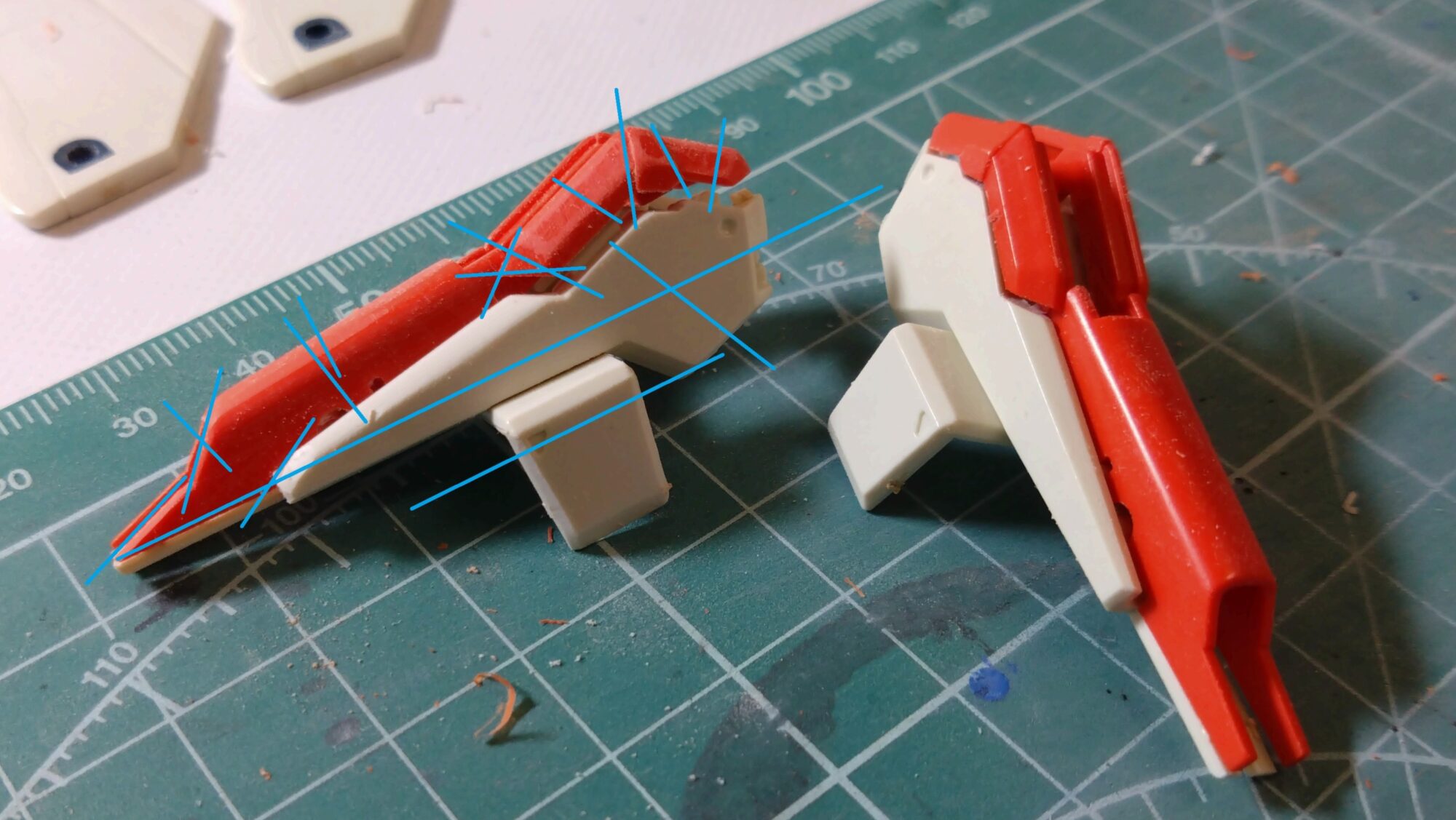

次は、中央に砲身が設置される、ビームキャノン外装のようなパーツです。

砲身を包むトンネル状の形をしていますが、全体的に丸く、先端にも厚みがあります。

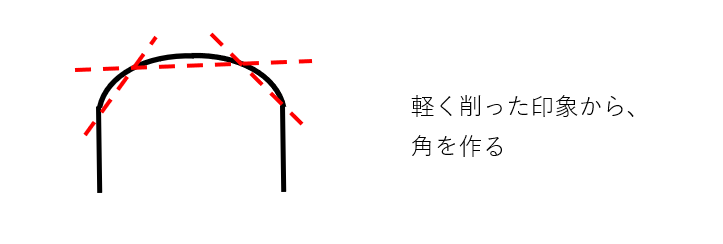

まず、表面を軽く削り、どの面を残すのか確認しました。(画像の線形参照)
“まずはやってみる”プラモ技術シリーズ 整面処理編、まずはパーツを軽くヤスってみる

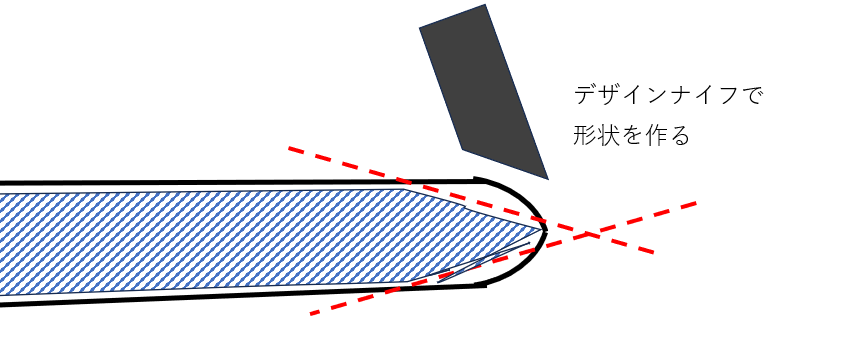

その後、デザインナイフを使い、面の境界を削いで角を作ります。

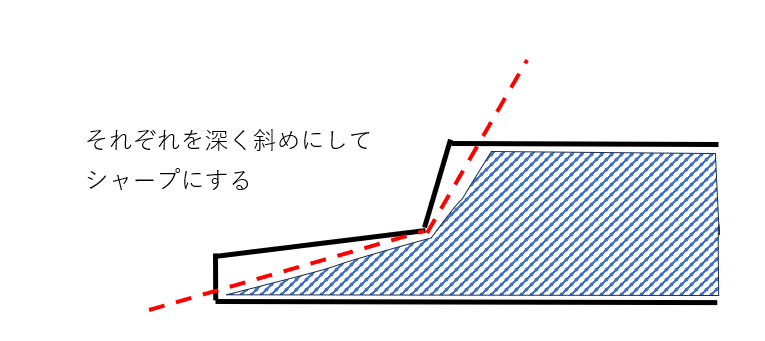

さらに、先端へ角度を付け、外側へ向かって薄く見える形にしました。
大きく不要な部分にはニッパーを使用しましたが、完成形ぎりぎりでは切らず、削りしろを残しています。

最後はヤスリとデザインナイフで形を整えました。

デザインナイフやマジ・スクで表面を削ぐ際の注意点

パーツ表面をかんな掛けする場合は、デザインナイフ(上)のほかに、アルゴファイルジャパンの「マジ・スク」(下)を使用する方法もあります。
マジ・スクは、ジルコニア製のスクレーパー(キサゲ)で、パーツ表面を「削ぐ・彫る」作業に使用できる工具です。アルゴファイルジャパン株式会社
どちらも形状修正に利用できますが、刃先の性質や削れ方が異なります。
デザインナイフを使う場合
デザインナイフは刃先が鋭く、狭い場所や細かな形状を加工しやすい工具です。
一方、刃がパーツへ深く入りやすいため、力を加えすぎると表面をえぐったり、予定よりも大きく切り取ったりする可能性があります。

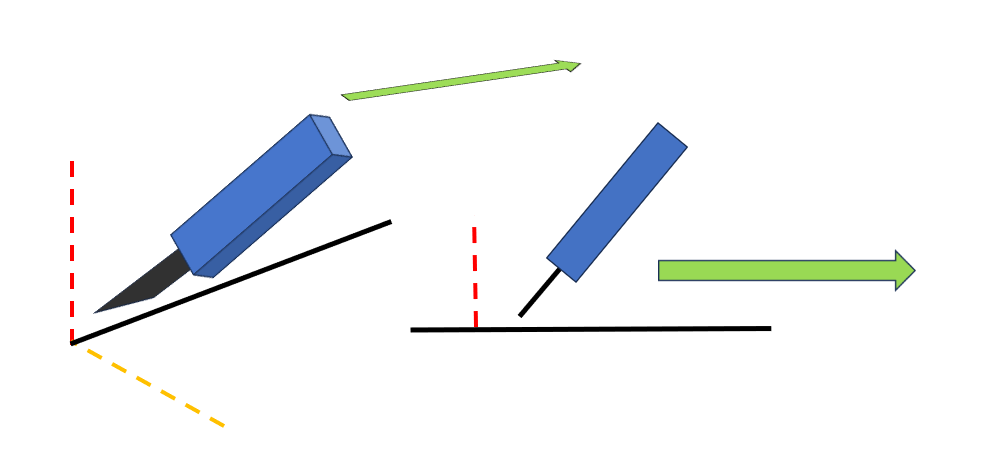

かんな掛けに使用するときは、パーツを切断するのではなく、刃をやや寝かせて表面の薄い層を削ぐように動かします。
- 刃が進む方向へ指を置かない
- 一度に深く刃を入れない
- 刃を立てすぎず、やや寝かせて動かす
- 刃先が欠けたり鈍ったりした状態で使用しない
- 小さなパーツは保持具などで固定する
- 強い力が必要になったら、ヤスリなどへ持ち替える
- 左右のパーツを交互に加工して形を比較する
刃先がパーツへ食い込んだ状態で無理に動かすと、突然滑ることがあります。軽い力で何度も削ぎ、少しずつ形を作ります。
マジ・スクを使う場合
デザインナイフの刃が食い込むことに不安を感じる場合は、マジ・スクのようなスクレーパーを使用する方法があります。
マジ・スクは、デザインナイフのようにパーツへ刃を切り込ませるというより、表面へ刃の角を当て、薄く削ぎ取る作業に向いています。
私は、次のような場所で使いやすいと感じます。
- C面の幅を少しずつ広げる
- パーティングラインを除去する
- 面の境界に残った細かな丸みを削ぐ
- デザインナイフでえぐりたくない場所を整える
- 狭い面の盛り上がりを少しずつ落とす
- 切削後の形状を微調整する
デザインナイフよりも「切ってしまう」という感覚が少なく、表面を少しずつ削りながら形を確認しやすいことが利点です。
スクレーパー系の紹介
ただし、マジ・スクなら失敗しないわけではありません。
同じ場所を何度も削れば、想像以上に形が変わります。また、刃の角度や当てる場所によって、削れる幅も変化します。
- 最初は目立たない場所や余ったパーツで試す
- 一度に完成形まで削ろうとしない
- 刃のどの部分がパーツへ当たっているか確認する
- 同じ場所だけを削り続けない
- 左右や周囲の面と比較しながら進める
- こじる、ひねるなど、本来と異なる方向へ力を加えない
- 使用後は保護キャップなどで刃先を保護する
特にC面を加工する場合は、マジ・スクで大まかな形を作り、最後に細かなヤスリで切削跡を整えると仕上げやすくなります。
デザインナイフとマジ・スクを使い分ける
私の場合は、次のように使い分けます。
| 作業内容 | 使用する工具 |
|---|---|
| 狭い場所を細かく切る | デザインナイフ |
| 大きな不要部分を切り落とす | デザインナイフ。ただし削りしろを残す |
| 表面を薄く削ぐ | マジ・スク |
| C面の幅を少しずつ調整する | マジ・スク |
| 細かな角へ刃先を入れる | デザインナイフ |
| パーティングラインをさらう | マジ・スク |
| 最終的に表面を整える | 細目のヤスリ |
デザインナイフは「切る・細部へ入り込む」作業、マジ・スクは「表面を削ぐ・形を少しずつ整える」作業に向いていると考えると、使い分けやすくなります。
どちらか一方ですべてを仕上げようとせず、形を大きく変える工程、微調整する工程、表面を仕上げる工程で工具を持ち替えるほうが、削りすぎを防ぎやすいと思います。
加工後の表面を仕上げる
荒削りやデザインナイフによる加工だけでは、表面に切削傷や細かな段差が残ります。

形が決まったら、細かなヤスリへ持ち替えて表面を整えます。
例えば、次のような順番です。
- 金属ヤスリやデザインナイフで形を作る
- 400~600番程度で切削傷を整える
- 必要に応じて800~1000番程度で表面を仕上げる
- 削りカスを除去する
- サーフェイサーを薄く吹いて確認する
- 必要な場所を再修正する
番手は、加工時についた傷の深さや、使用するサーフェイサーによって調整します。
サーフェイサーを吹くと、加工中には気付かなかった面のゆがみや左右差が見つかることがあります。
問題があれば、形状を崩さない範囲で再び整えます。
形状修正で起こりやすい失敗
| 状態 | 主な原因 | 対処方法 |
|---|---|---|
| エッジの位置がずれた | 片側の面だけを削った | 両方の面を確認しながら整える |
| 左右で形が違う | 片方を先に完成させた | 左右を交互に削って比較する |
| 表面が波打った | 柔らかいヤスリだけで面を作った | 硬い当て板や金属ヤスリを使う |
| ナイフで深くえぐった | 一度に削ろうとした | 軽い力で薄く何度も削ぐ |
| 先端が欠けた | 薄くしすぎた | 強度を残し、削りすぎない |
| ニッパーで白化した | 完成線の近くを切断した | 削りしろを残して切る |
| C面の幅が不ぞろい | 基準を決めずに削った | 始点・終点・幅を確認する |
| 加工しても変化が分からない | 見る角度や加工目的が曖昧 | 加工前の写真と複数方向から比較する |
まとめ|すべてを尖らせず、形の意図を考えて削る
今回は、ヤスリとデザインナイフを使って、次の形状修正を試しました。
- 丸みのある面の境界へエッジを作る
- ダクトの外側と内側を薄くする
- C面の境界を整える
- 翼の端だけを削って薄く見せる
- 外装の角と先端をシャープにする
作業中は、「ここをもっと鋭くしたい」「もう少し薄くしたい」と、次々に加工したい場所が見つかります。
しかし、削ったプラスチックは簡単には元へ戻せません。
重要なのは、すべての角を尖らせることではなく、デザインとして必要な丸みと、成形によって曖昧になった形を見分けることだと思います。
何となく「ああしたい」「こう削りたい」という形は頭に浮かぶのですが、なかなか手が追い付いてきません。
やはり、練習するしかないですね。
そして、この作業も表面処理と同じように、始めると終わりが見えなくなります。
少し削ると隣の面が気になり、隣を直すと反対側との違いが気になる……。
削りすぎて元のデザインを失わないよう、完成後のバランスを考えながら、コツコツ練習していきたいと思います。
