さて、汚し作品2作目となるフルアーマーガンダム（FA-78-1）。あとは、トップコートして組み立てて、3Dメタリックシールで仕上げます。
トップコートを使い分けて仕上げ作業する。

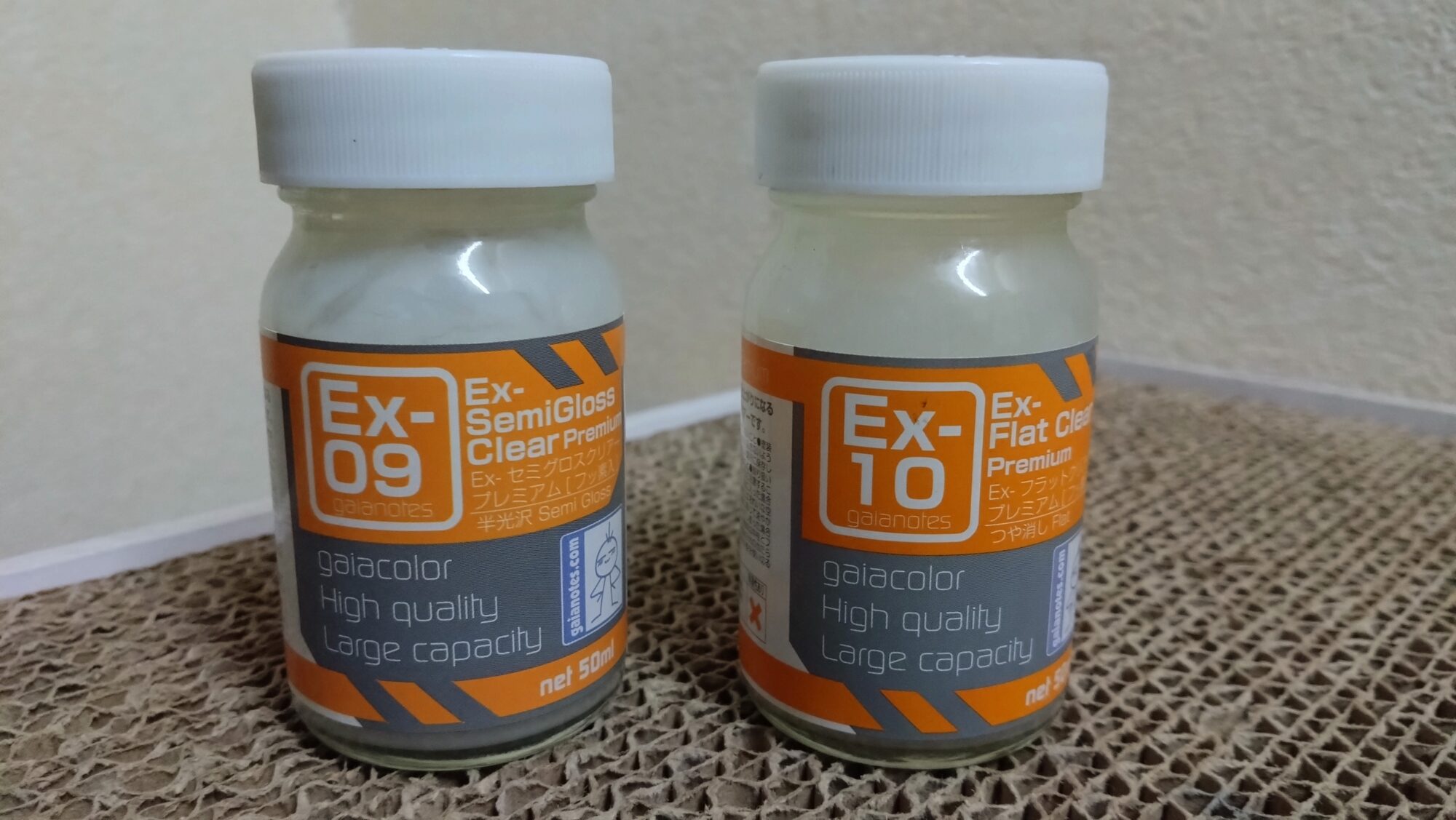

では今回は、黒系の武装や内装パーツは半光沢、外装パーツはつや消しで仕上げます。最近入手したガイアノーツ製のクリア塗料です。

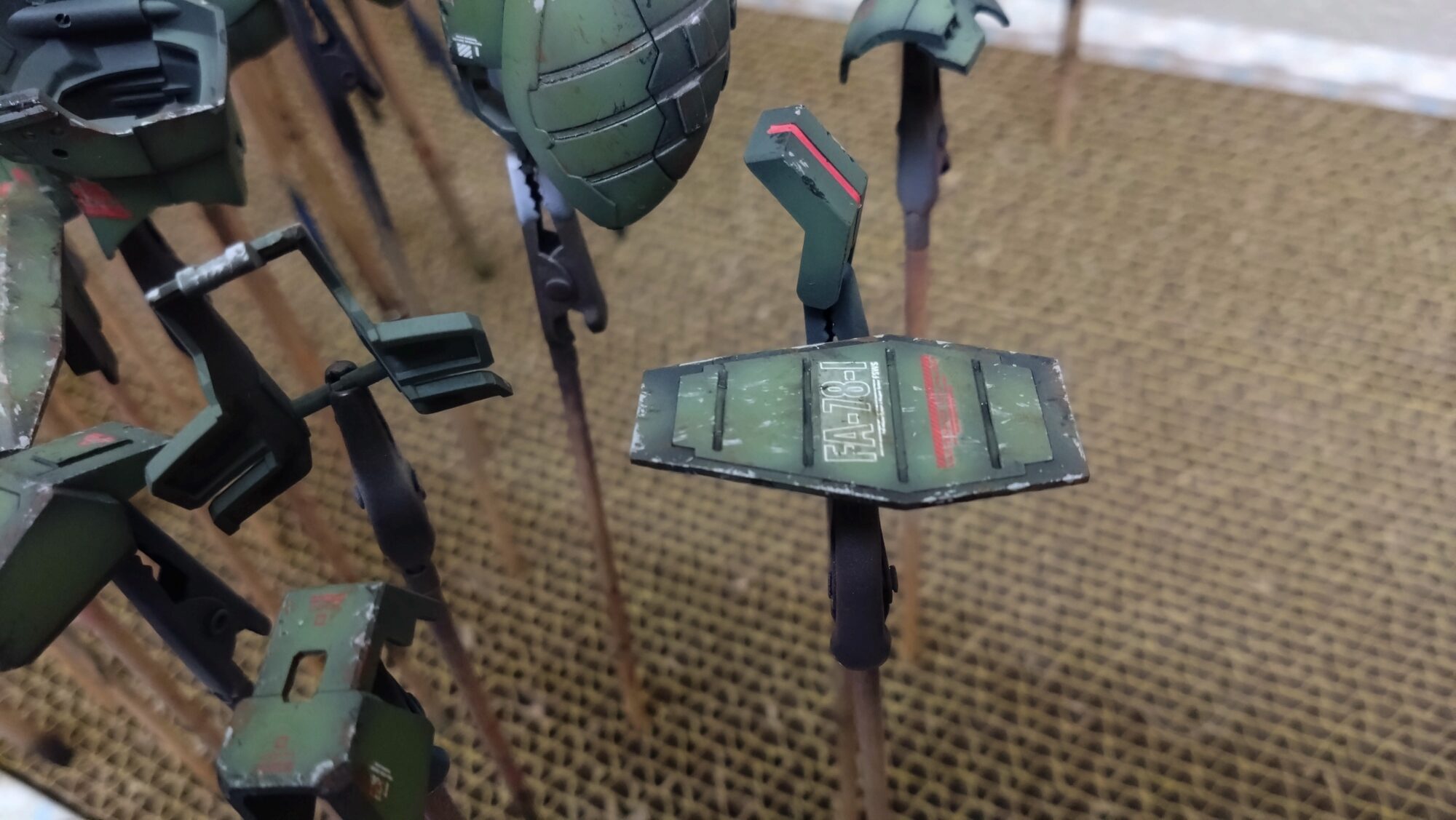

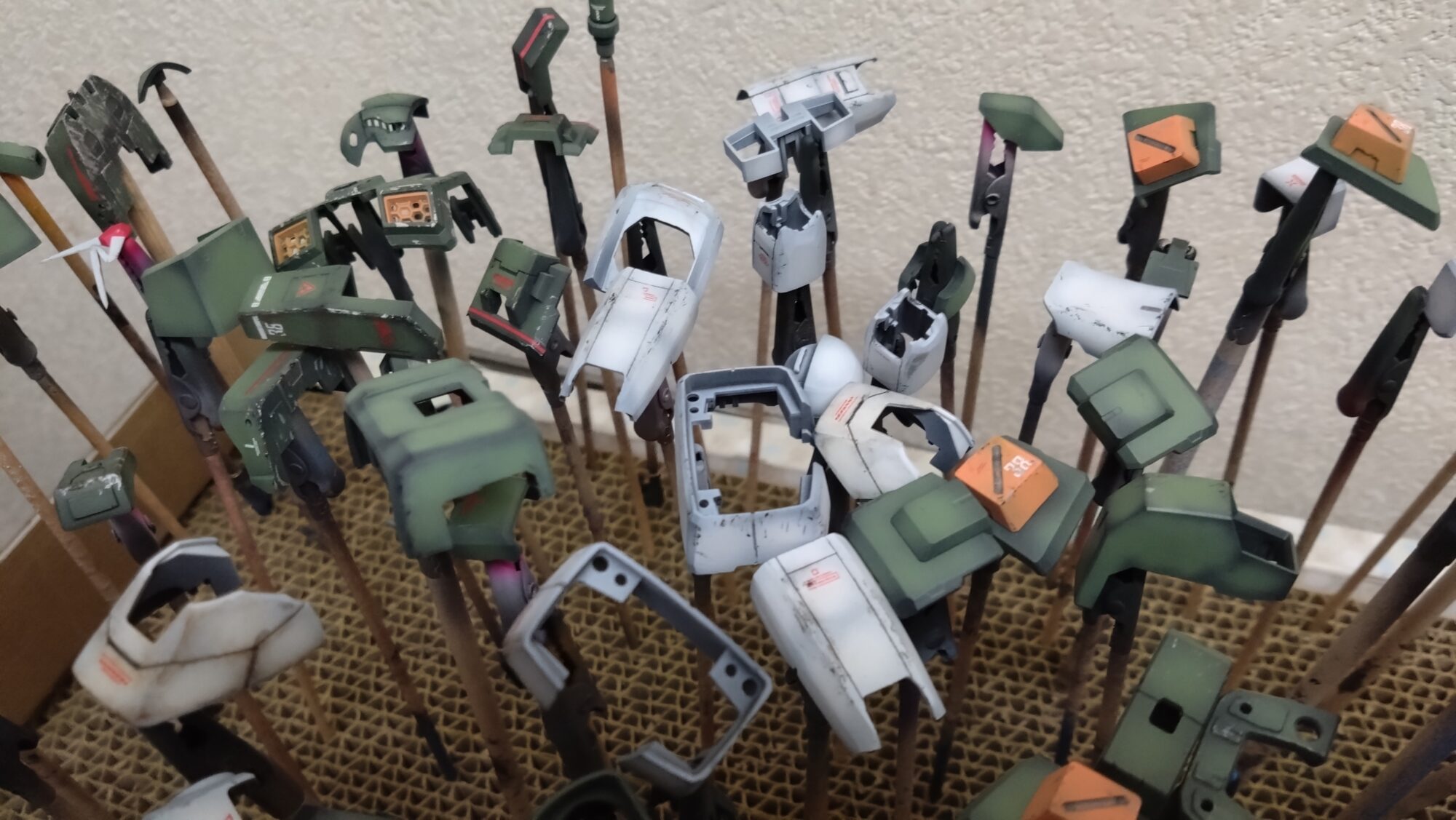

自分の中では良い雰囲気に仕上がった外部装甲、つや消しクリアを吹いていきます。
反射が抑えられて、パーツ間の雰囲気の統一が出来ました

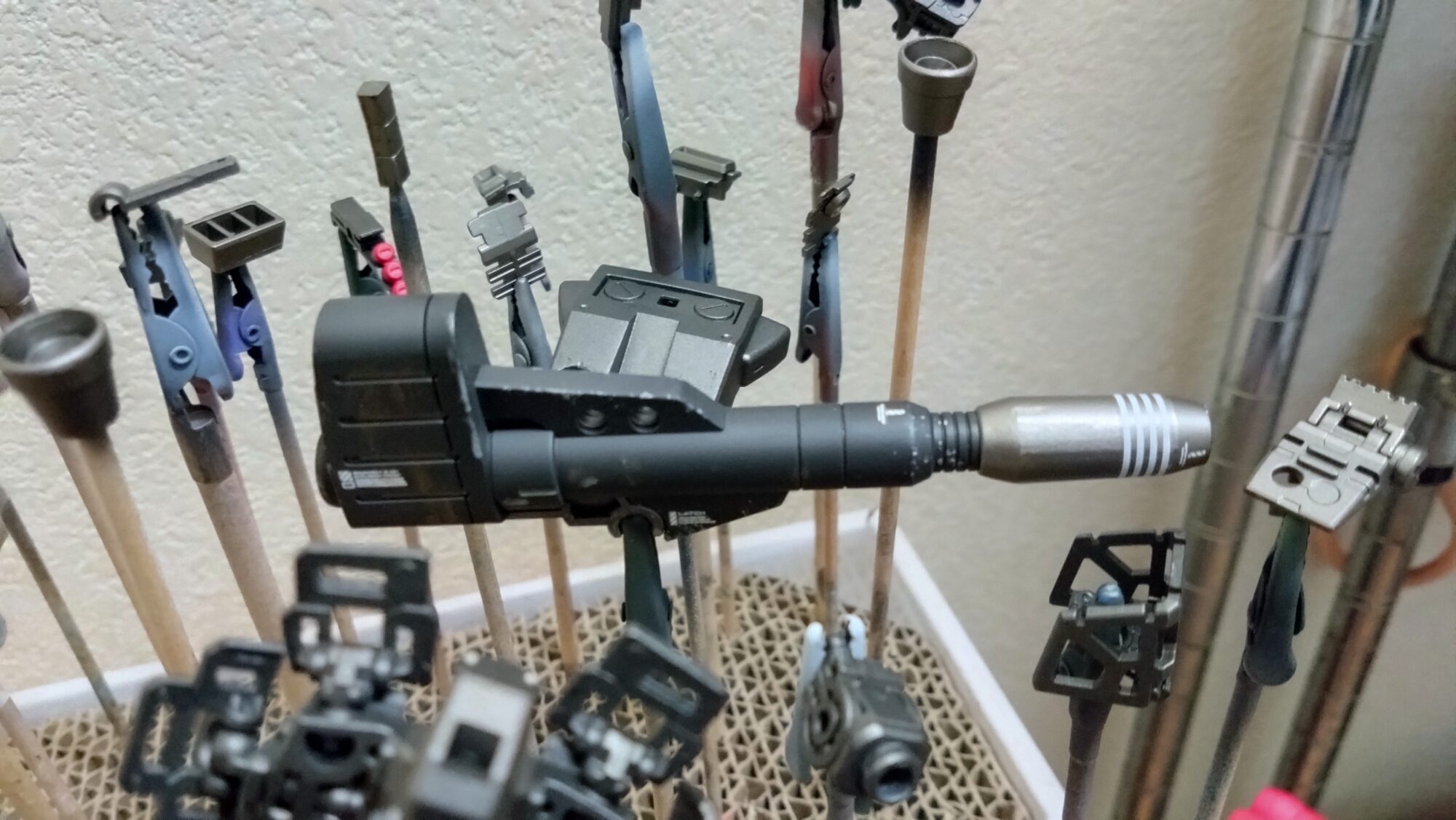

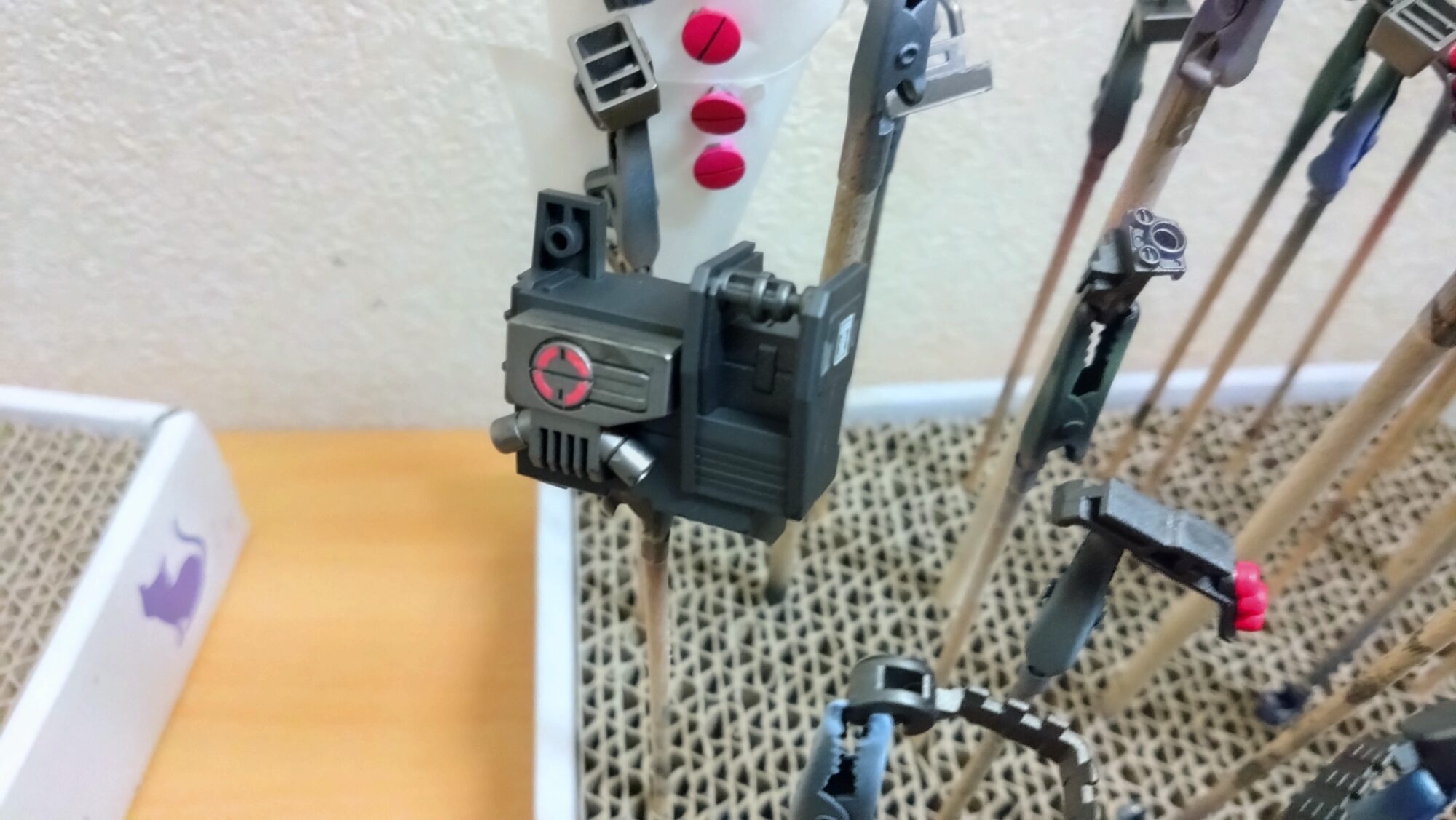

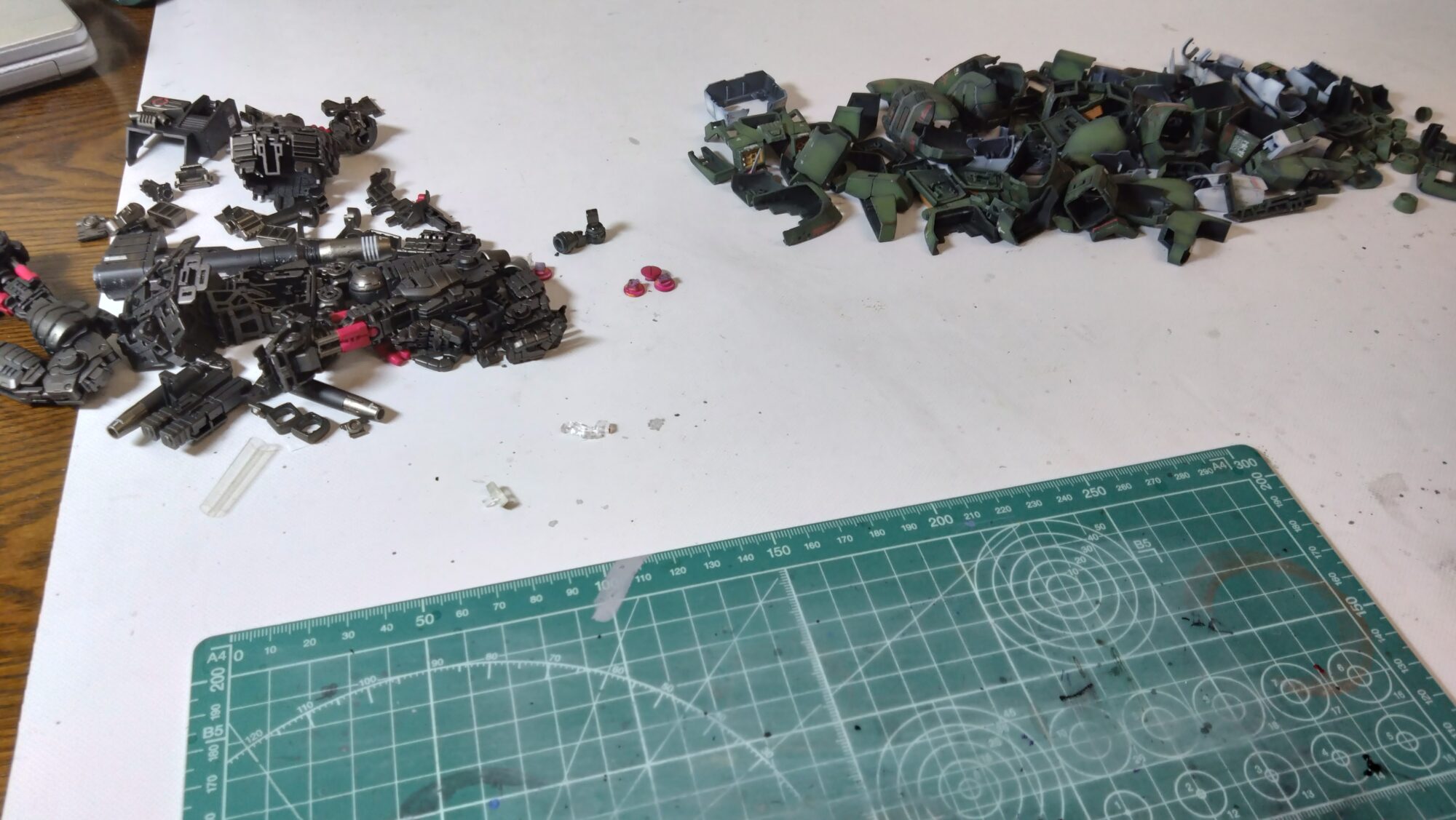

続いて、銀色や黒色のパーツに半ツヤを吹き付けていきます。
吹付後、半日ほど乾燥させてネコの手から外します。
最終組み立て

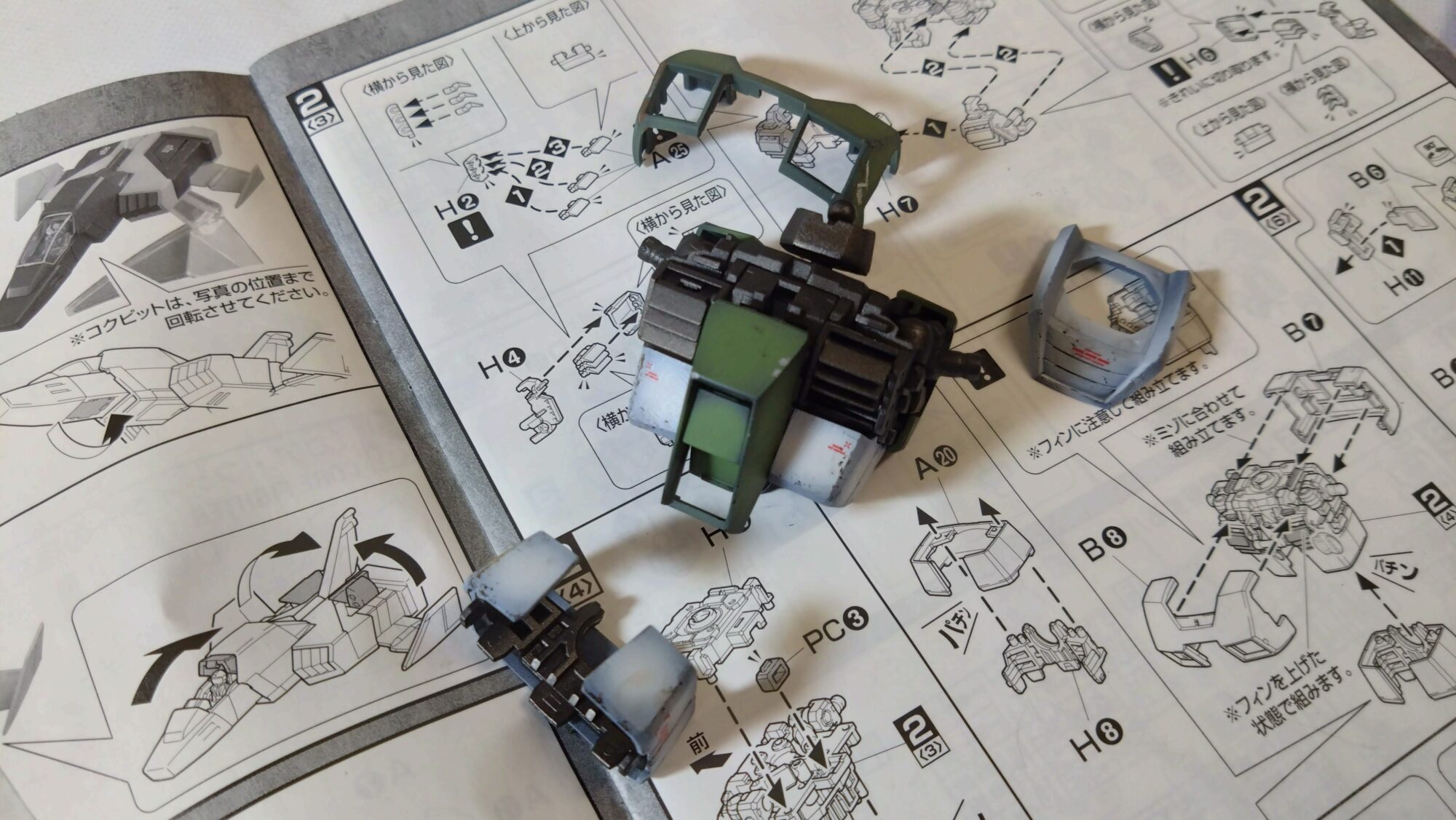

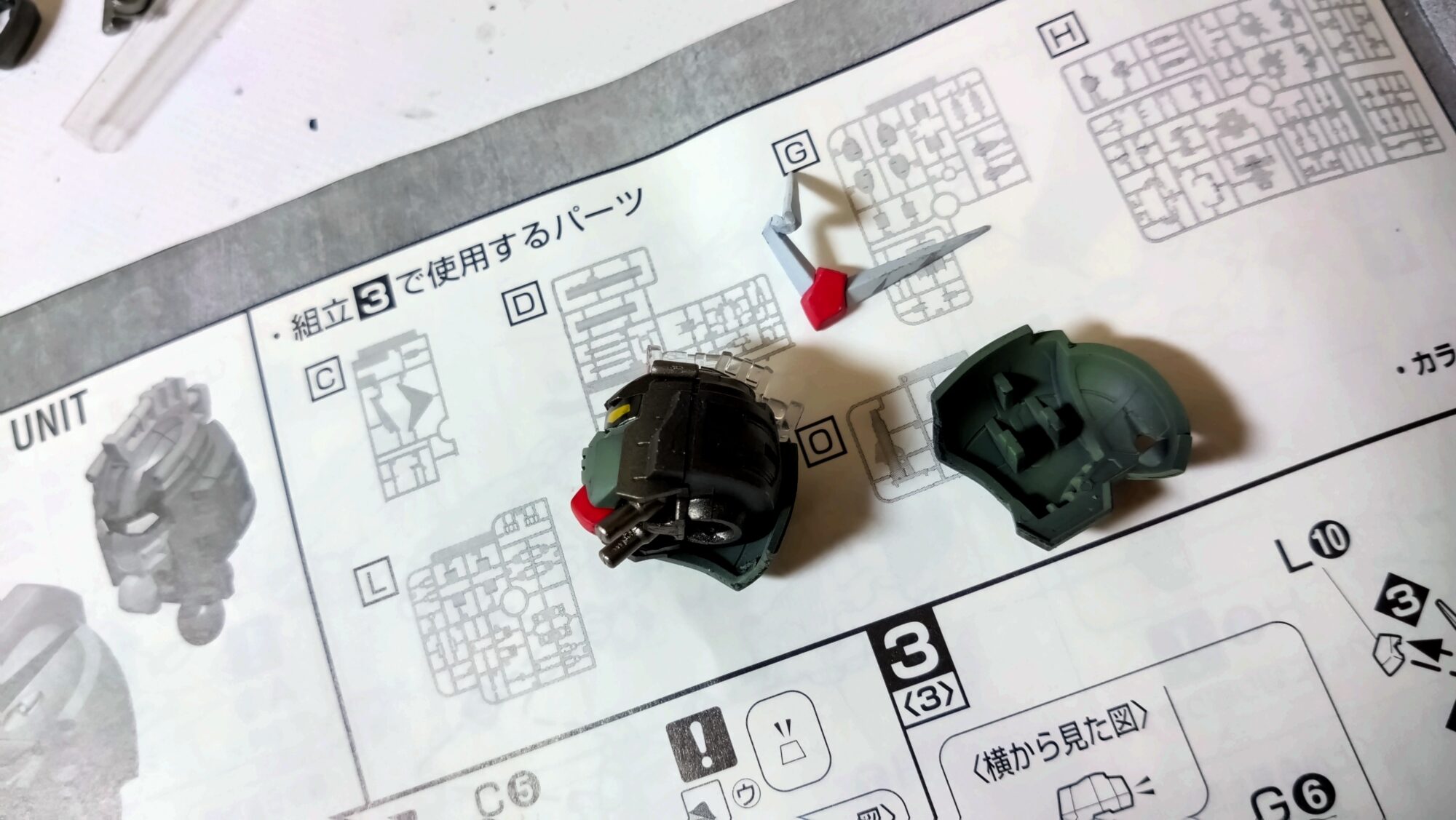

まずは、内部のガンダムから・・。アニメ版で特徴的だった黄色の排気ダクト？はフレームと同色になってます。

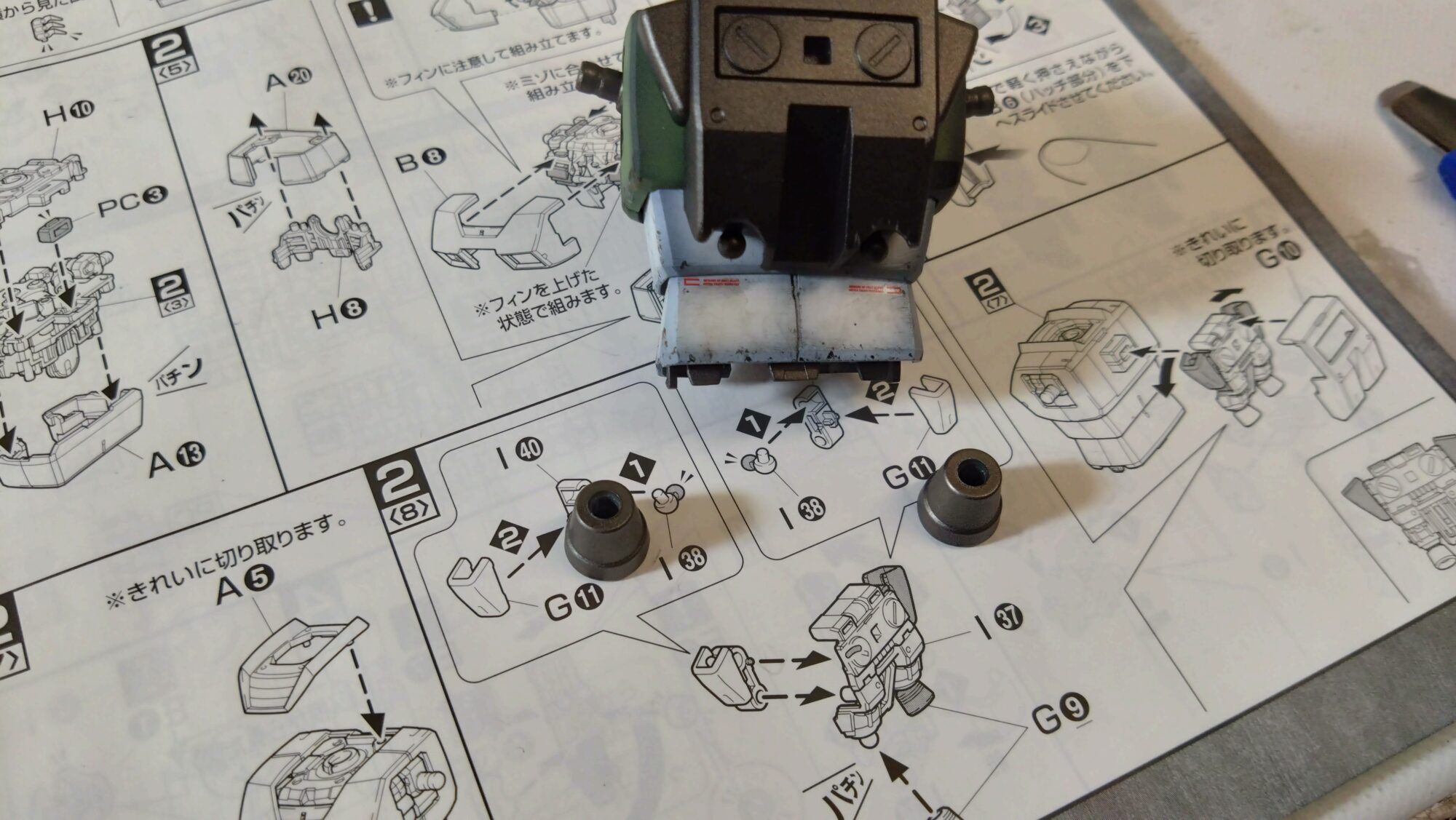

大型バーニアを接着します。

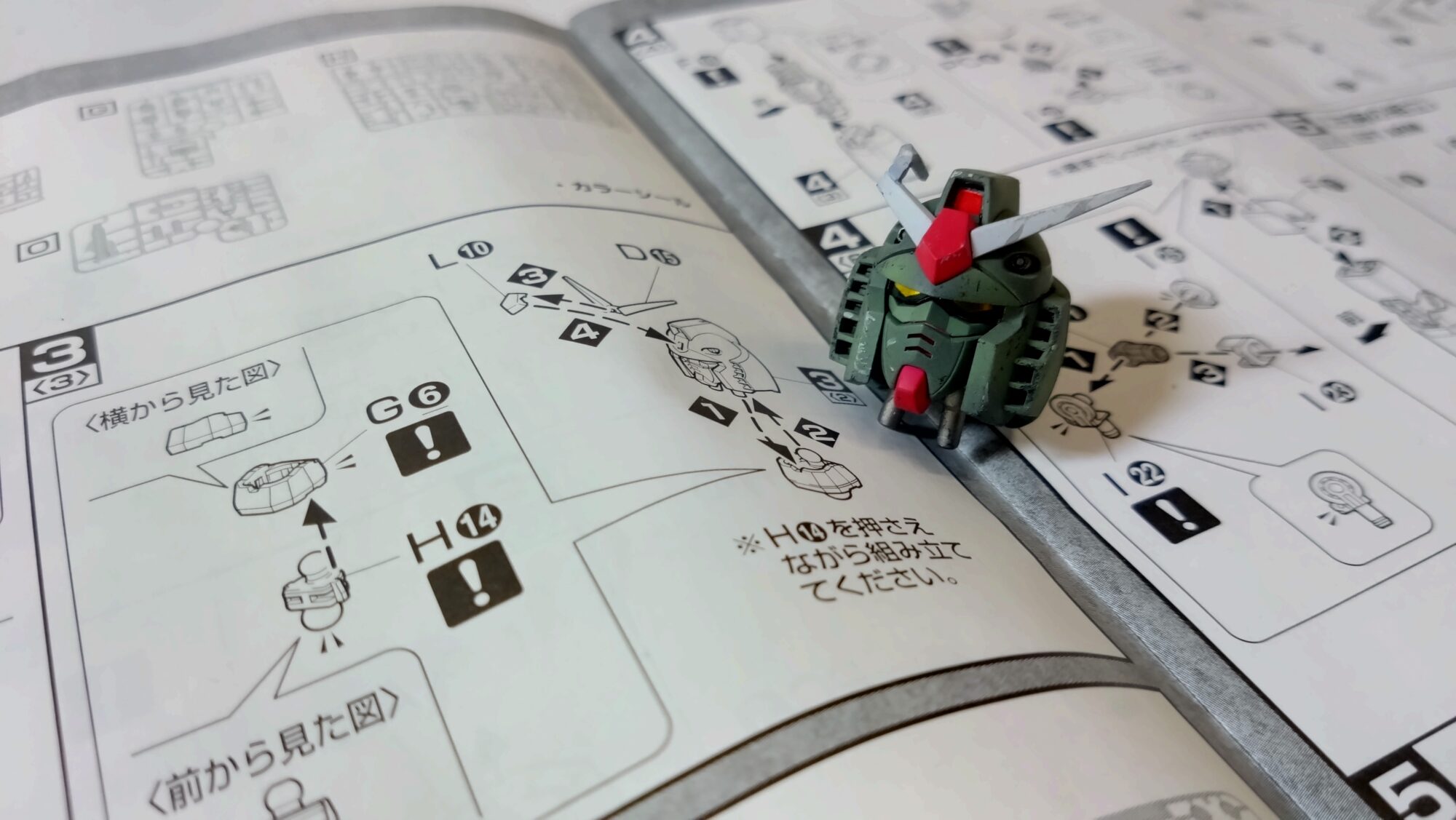

頭部アンテナは、成形色とは違う配色にしてます。

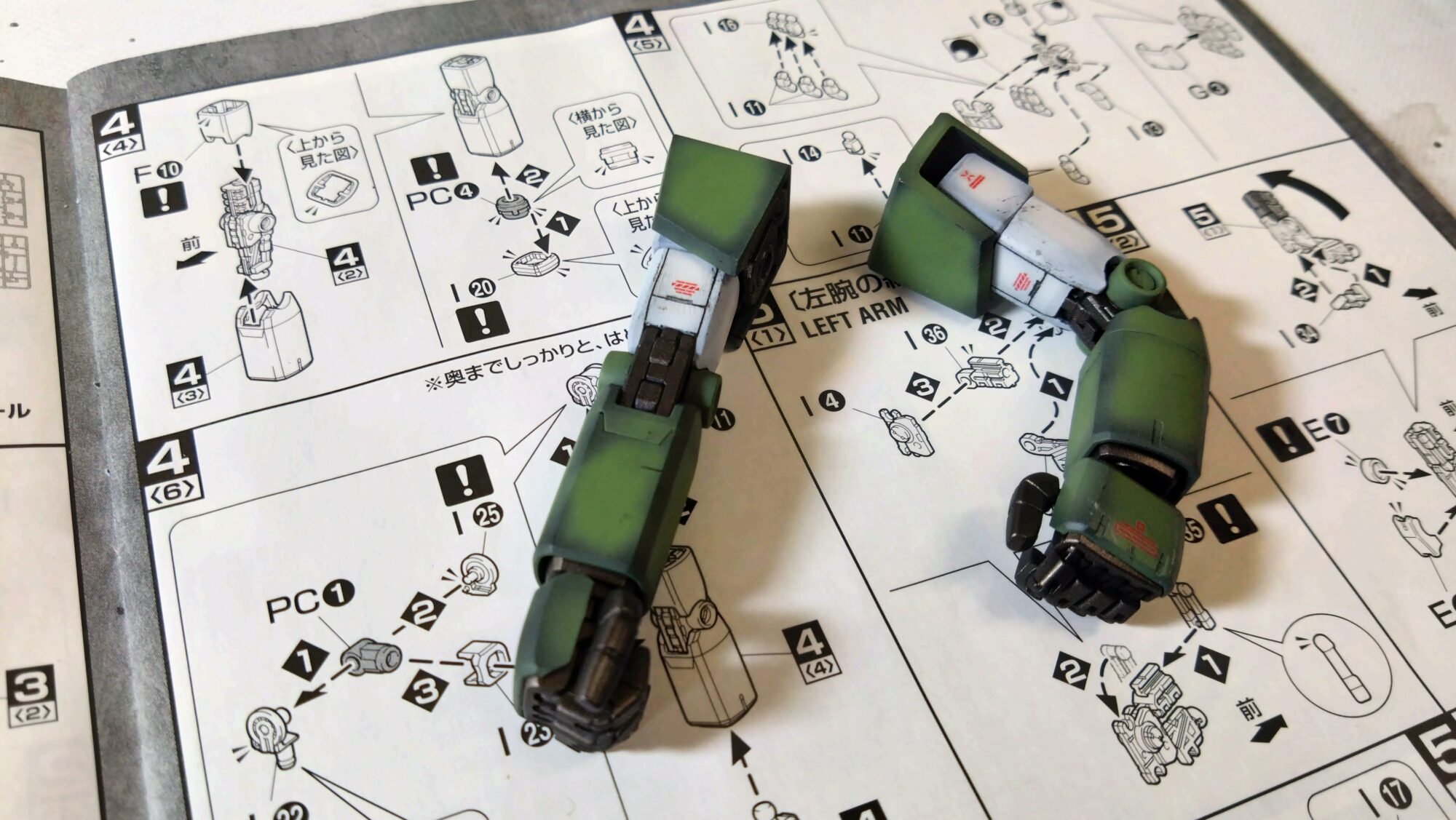

アーマーパーツ装着状態では白色の部分しか見えないので、見えない箇所は仕上げていません。

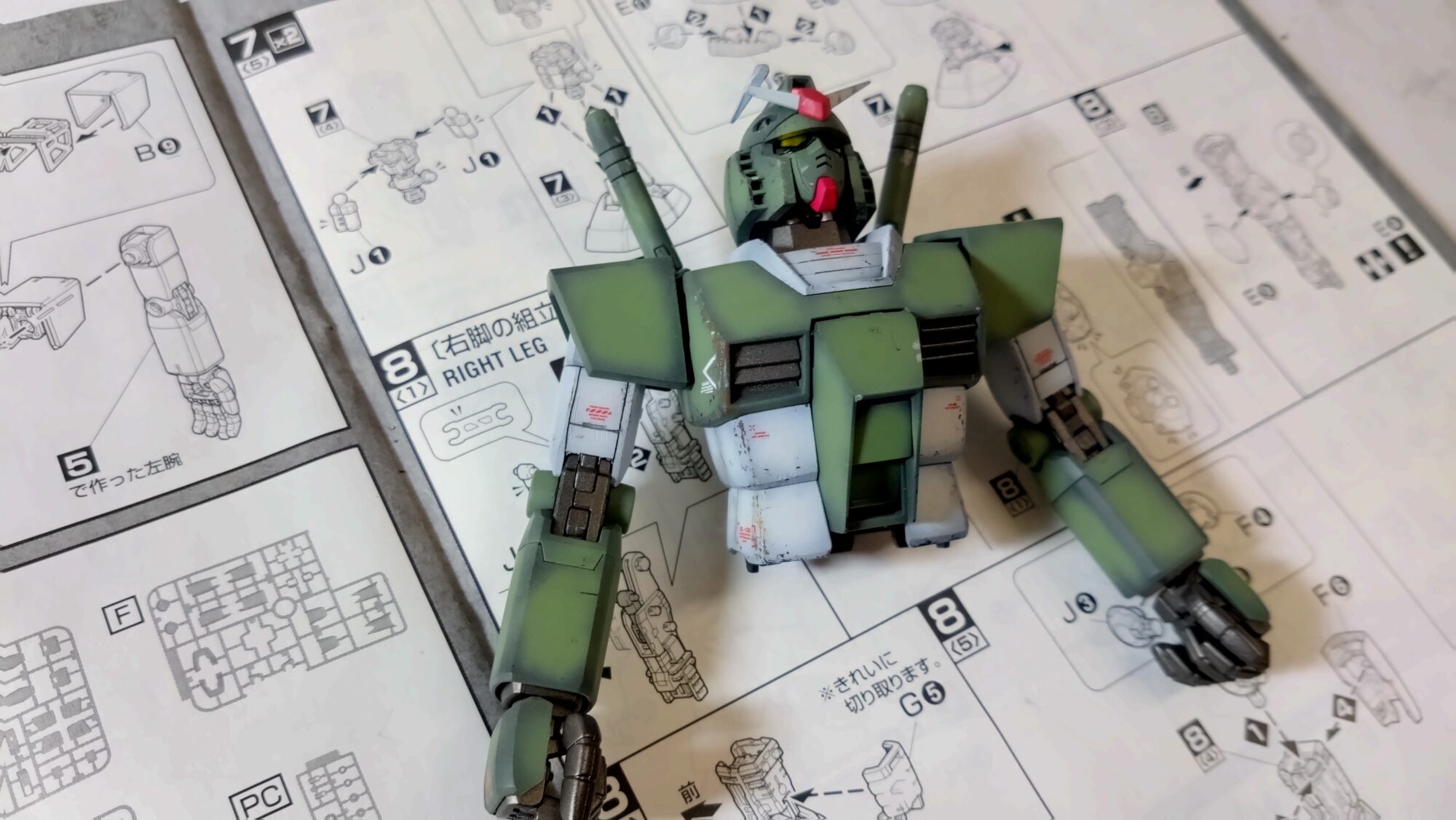

上半身完成。

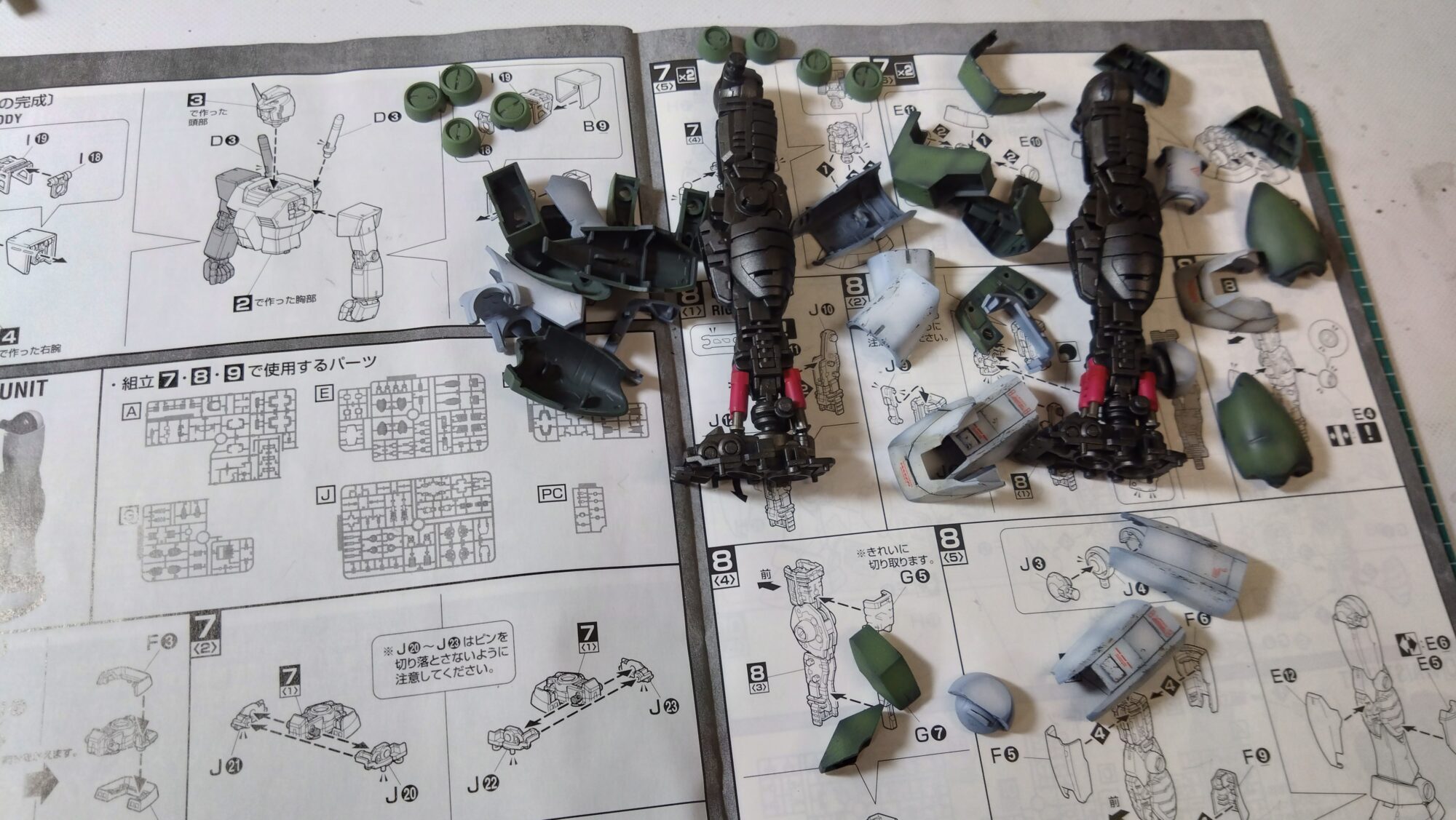

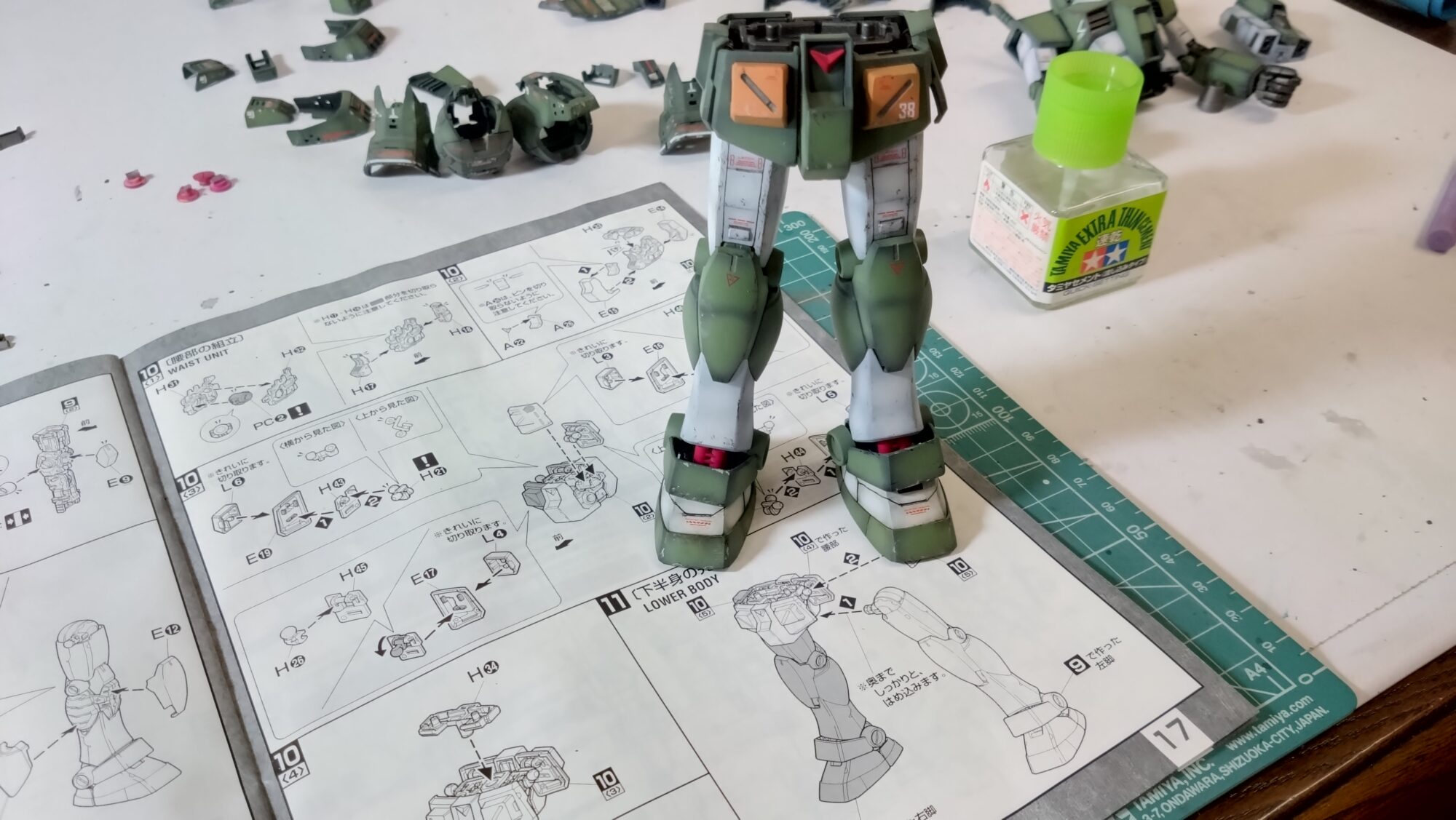

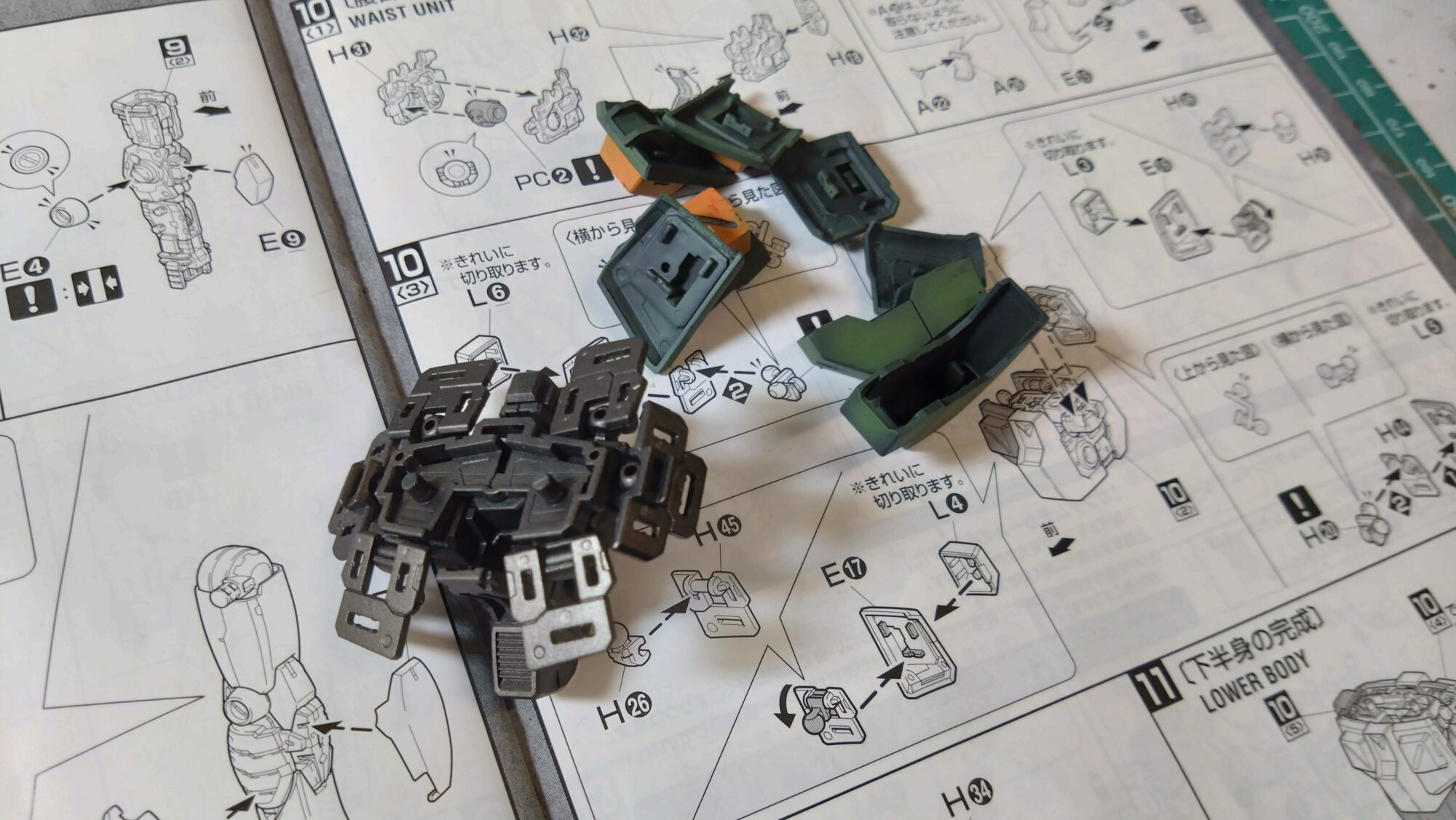

続いて下半身。

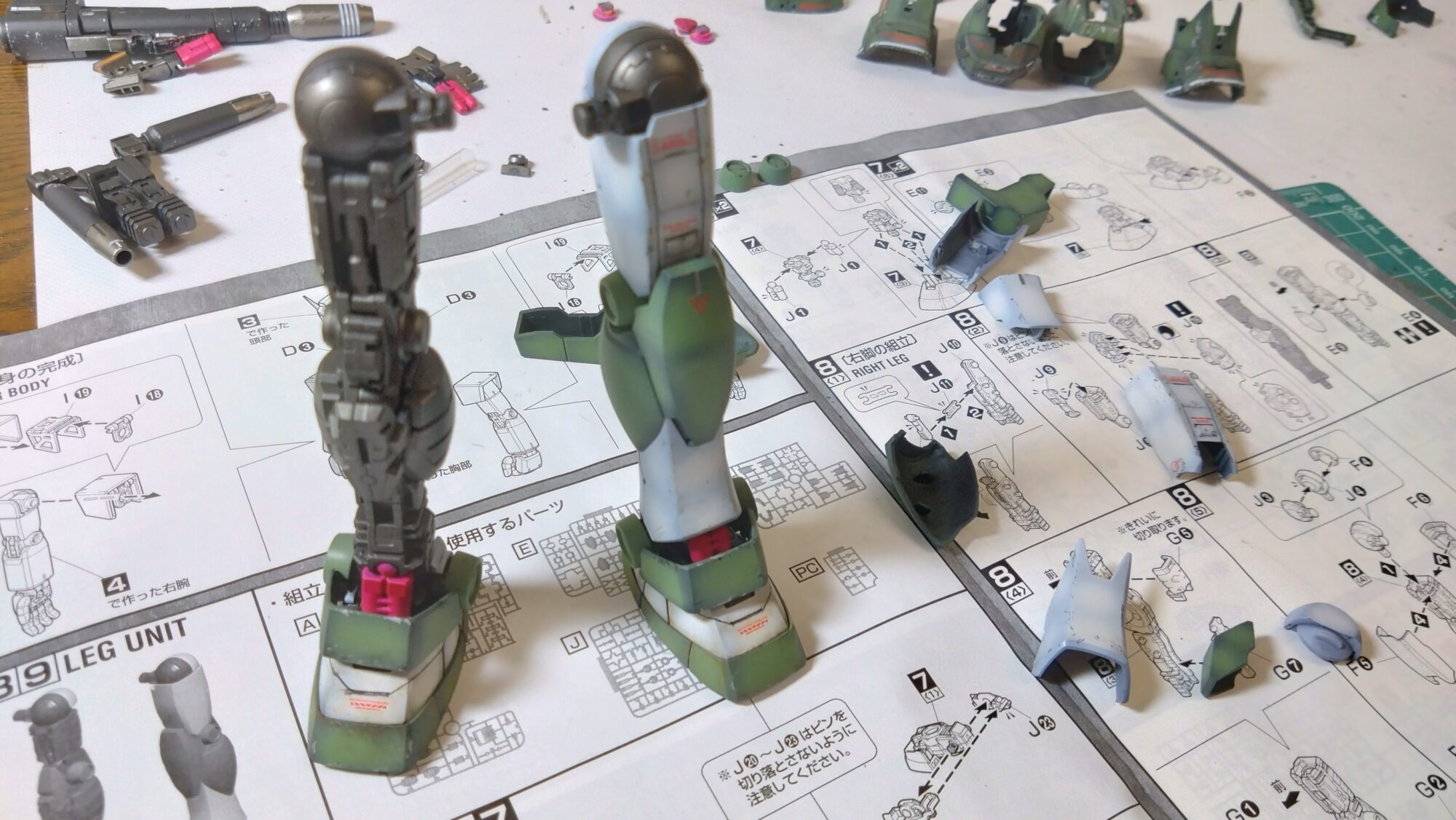

外部装甲で見えなくなる”すね”と”もも”の違いが改修作業の成果となります。

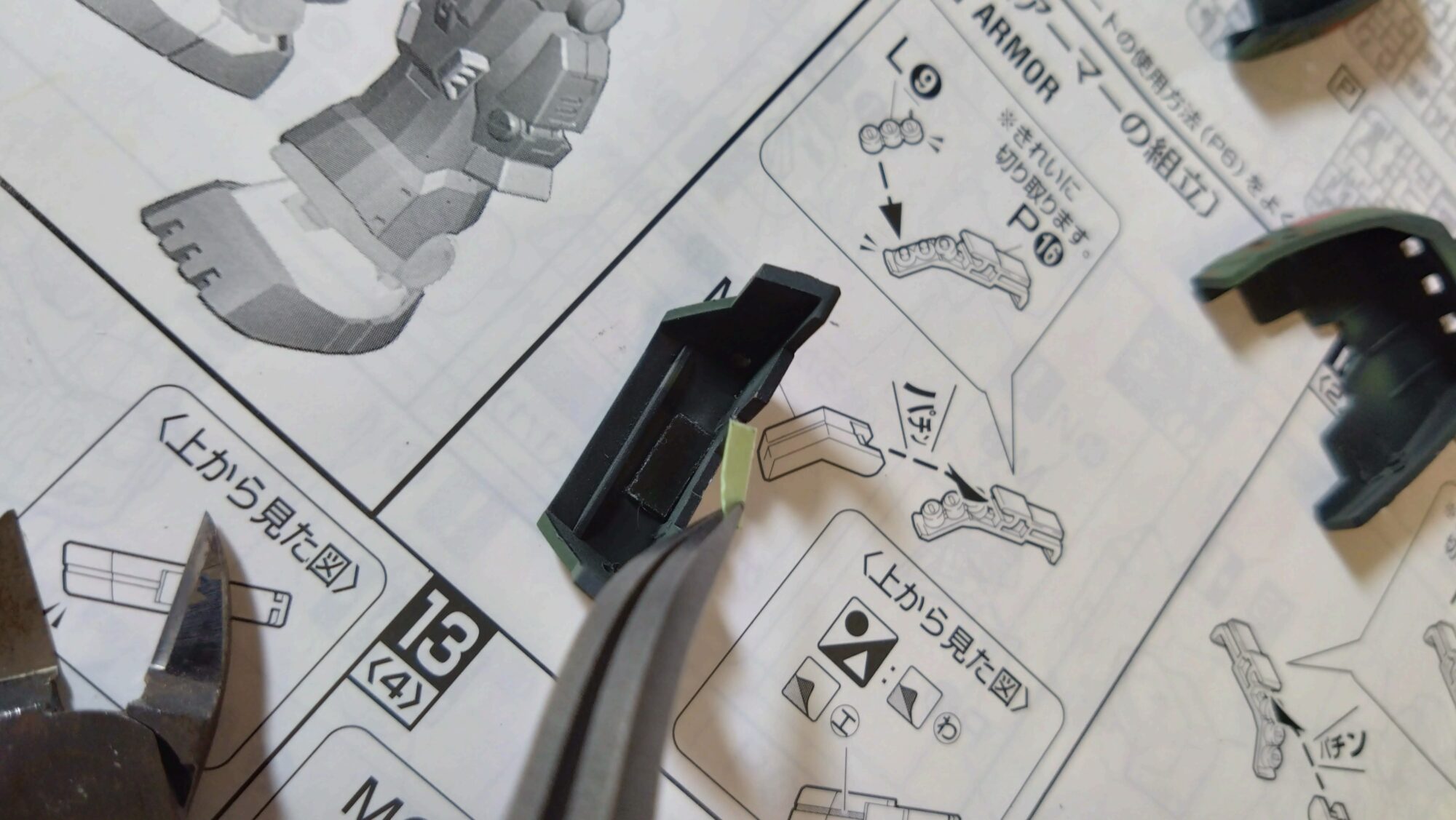

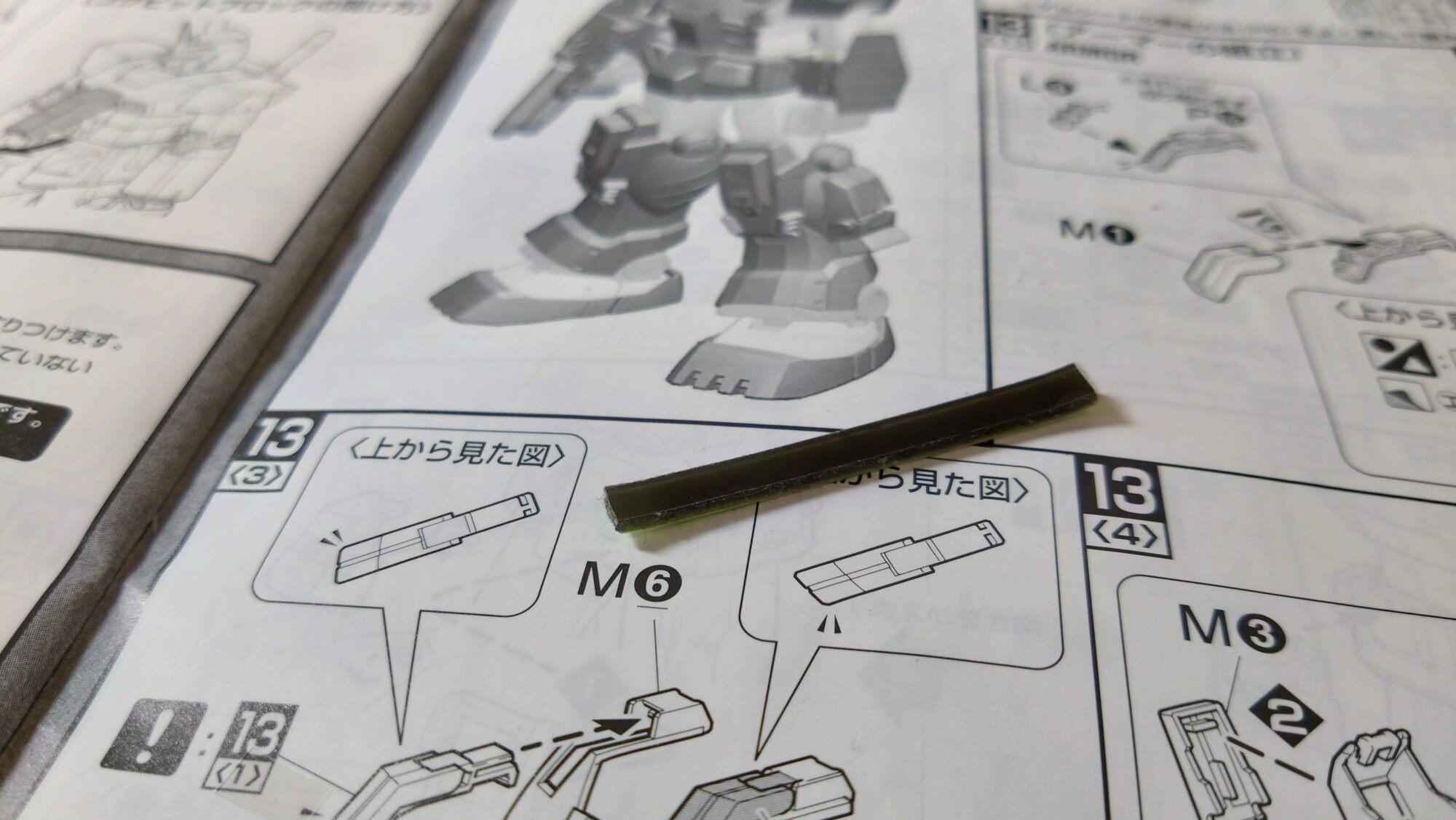

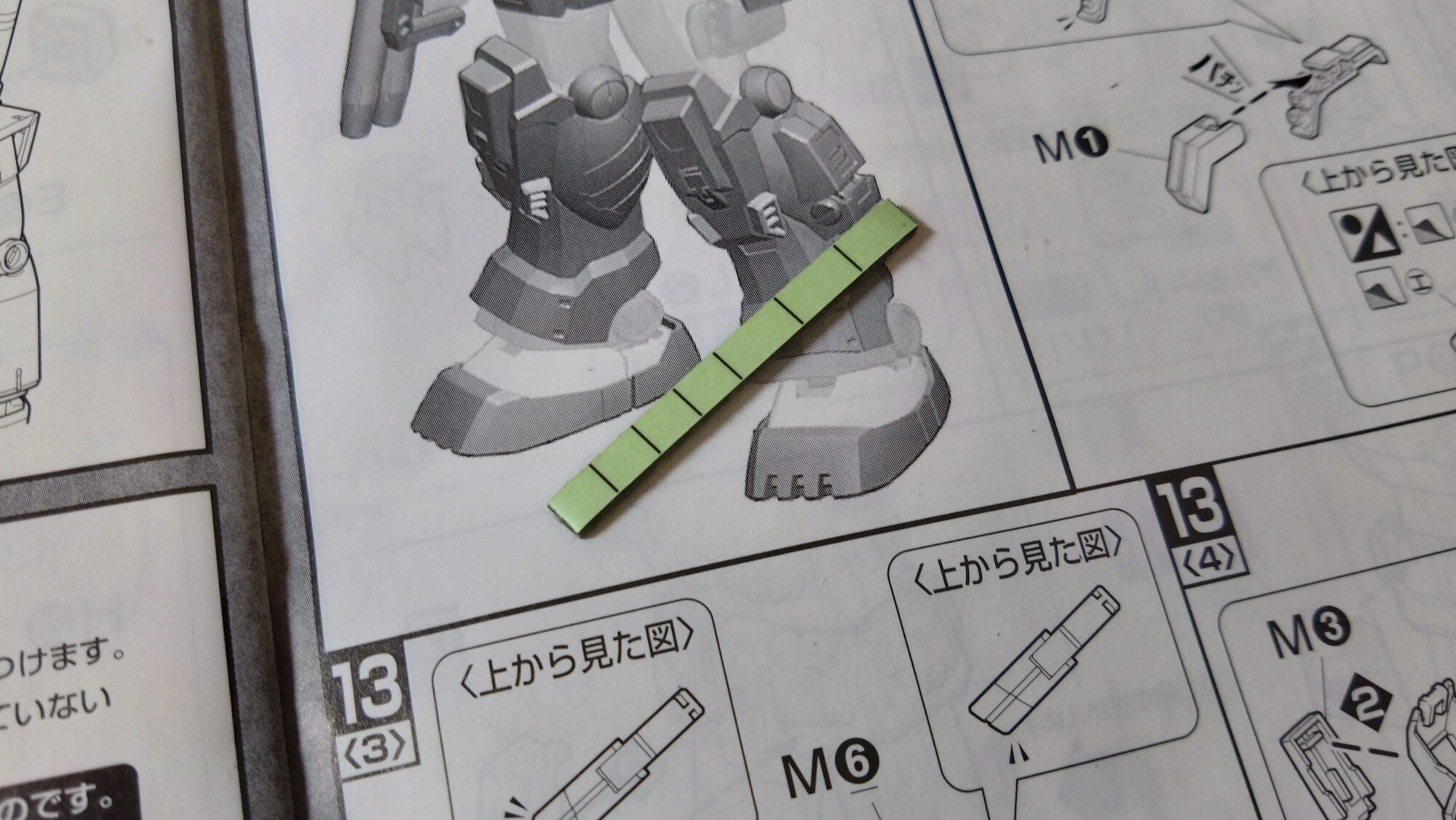

アーマーパーツ固定の肝、両面粘着スポンジです。
これをパーツ内側に貼り付けて固定します。接着して完全固定するつもりでしたが、考えを改めて取り外し可能にしておくことにしました。

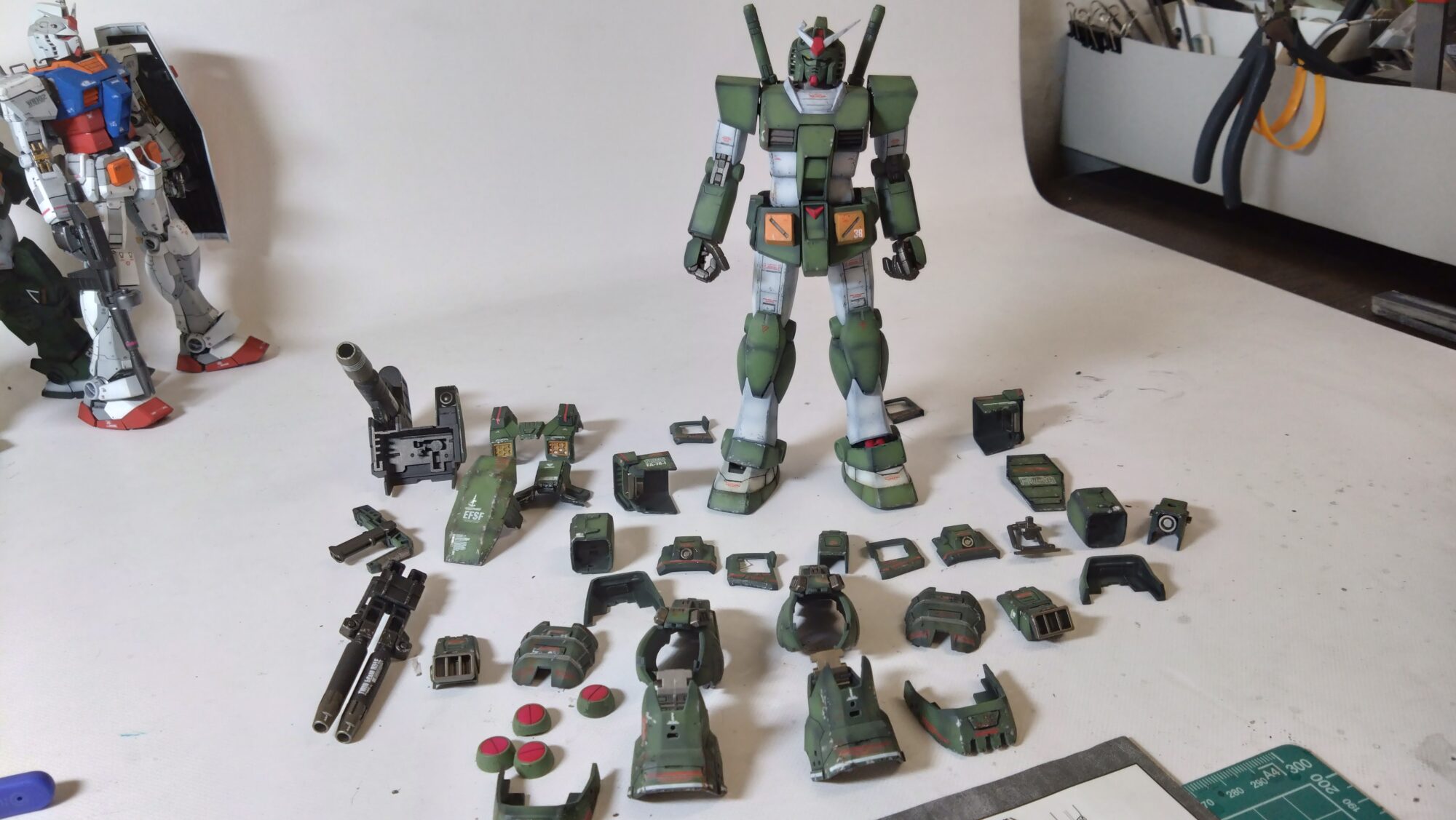

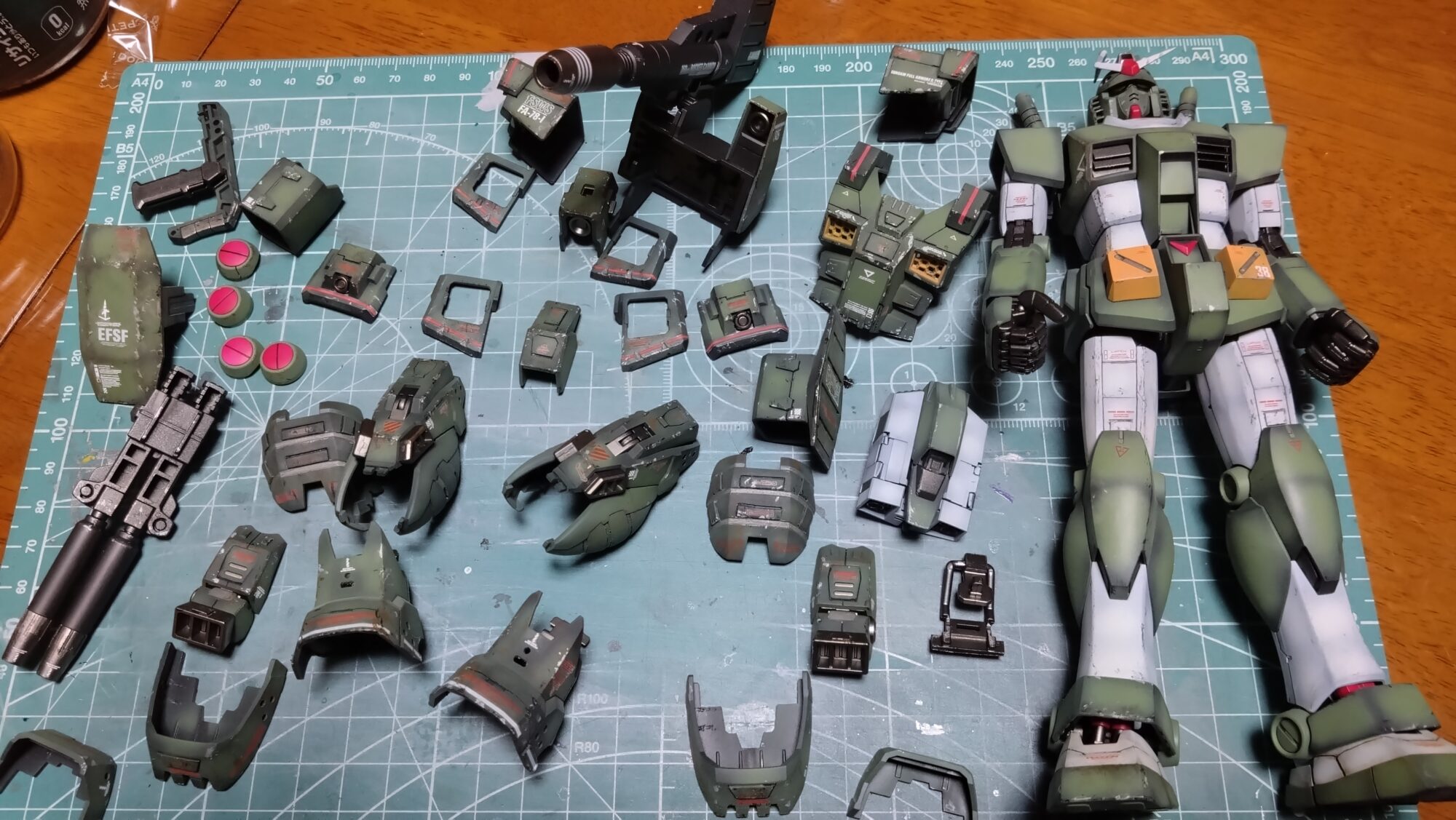

後は、フルアーマーの外部装甲を取り付けるのみとなりました。ちらっと写っているトリコロールガンダムとは、ずいぶん印象が異なります。
メタリックシールで仕上げる。
あとはアーマーパーツを取り付けて完成のフルアーマーガンダム（FA-78-1）。

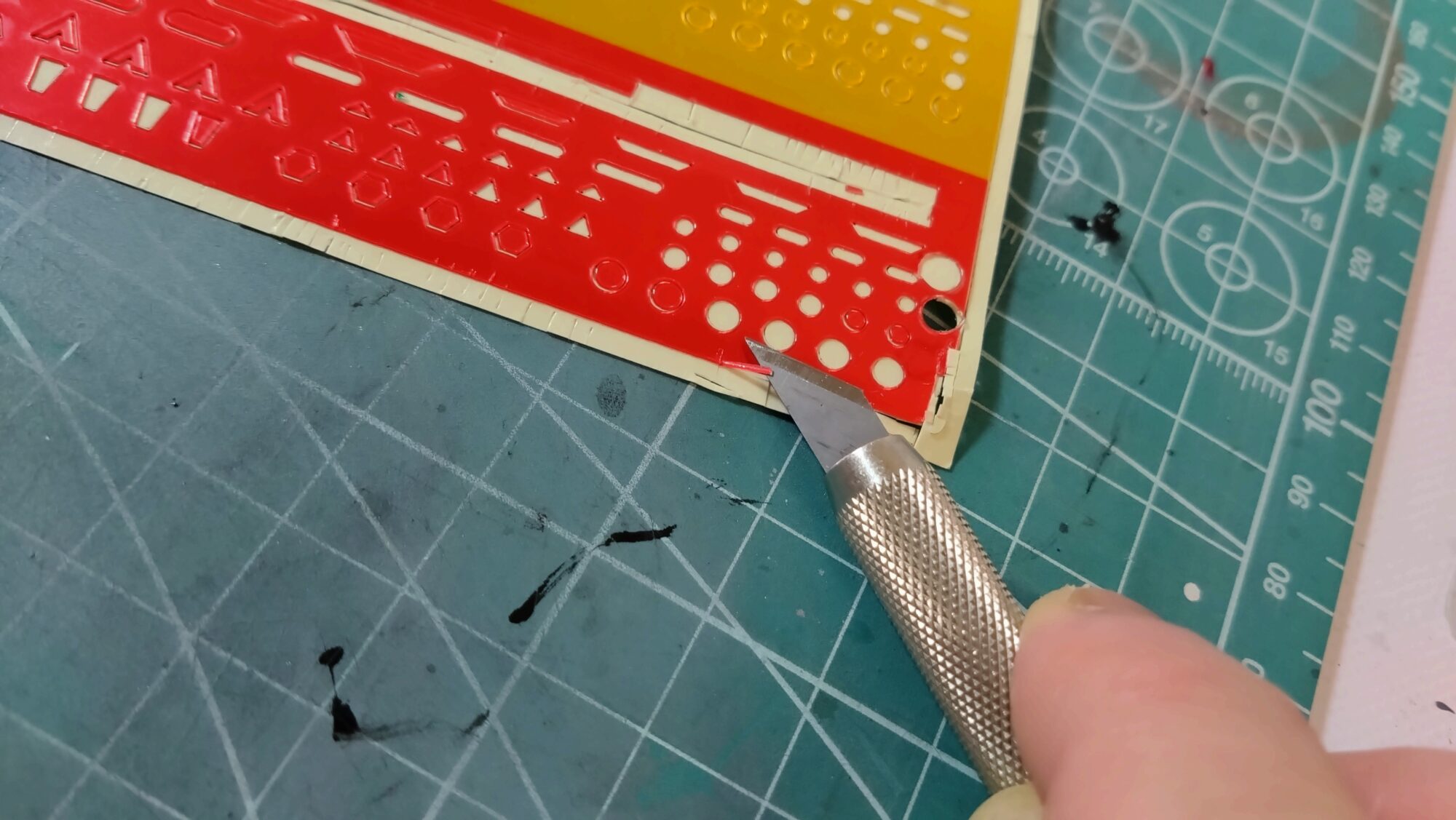

ここで前回のガンダムマークⅡから始めた3Dメタリックシールを張り付けていきます。型取りしたシールはほとんど使用してしまったのですが、残っている余白を利用して製品を使い切ります。最近売ってないので、絶対に無駄な使い方はしない・・・。（最近のガンプラ周辺はこんなことばっかりですが、ぼちぼちいきましょう。）

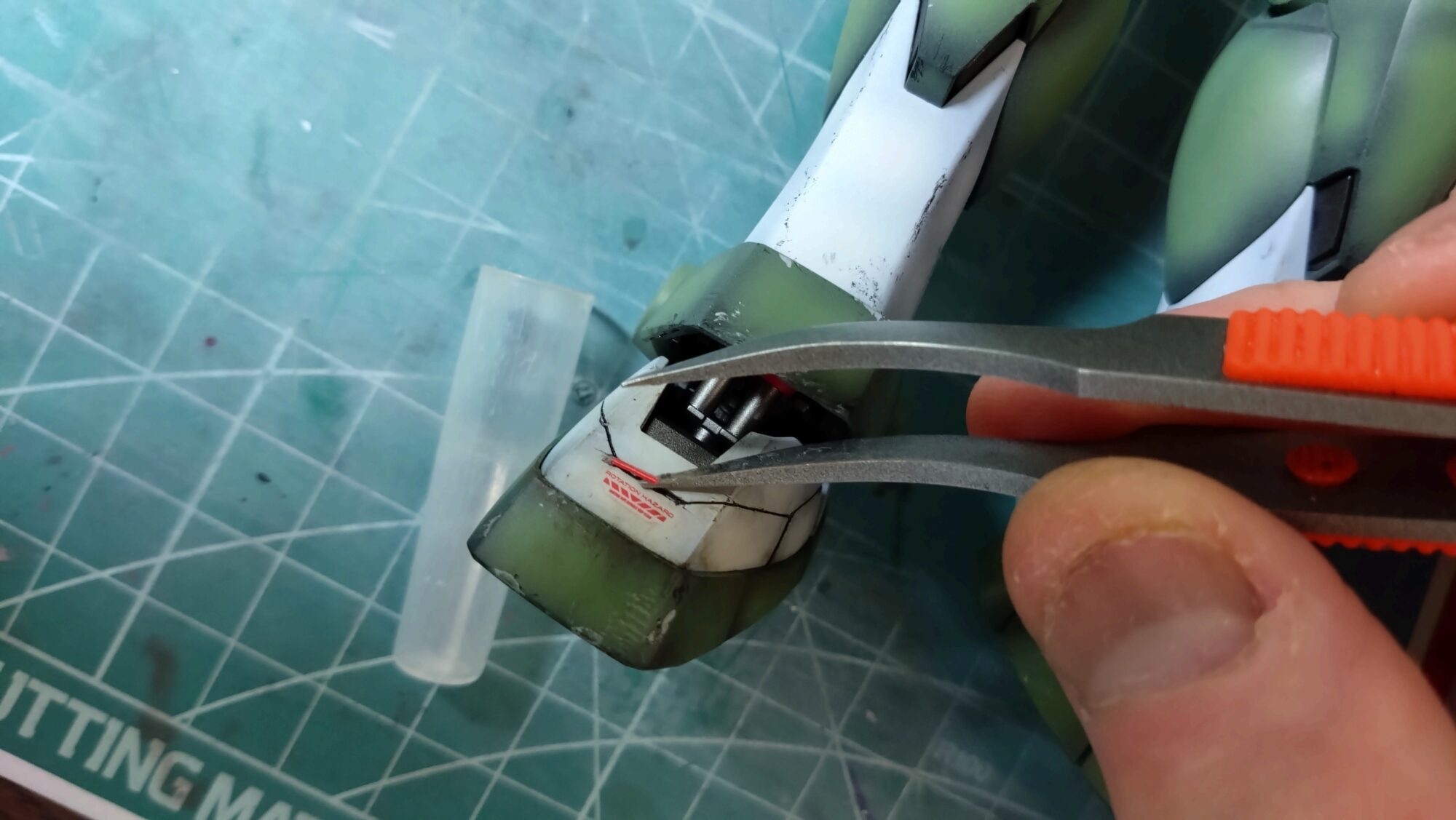

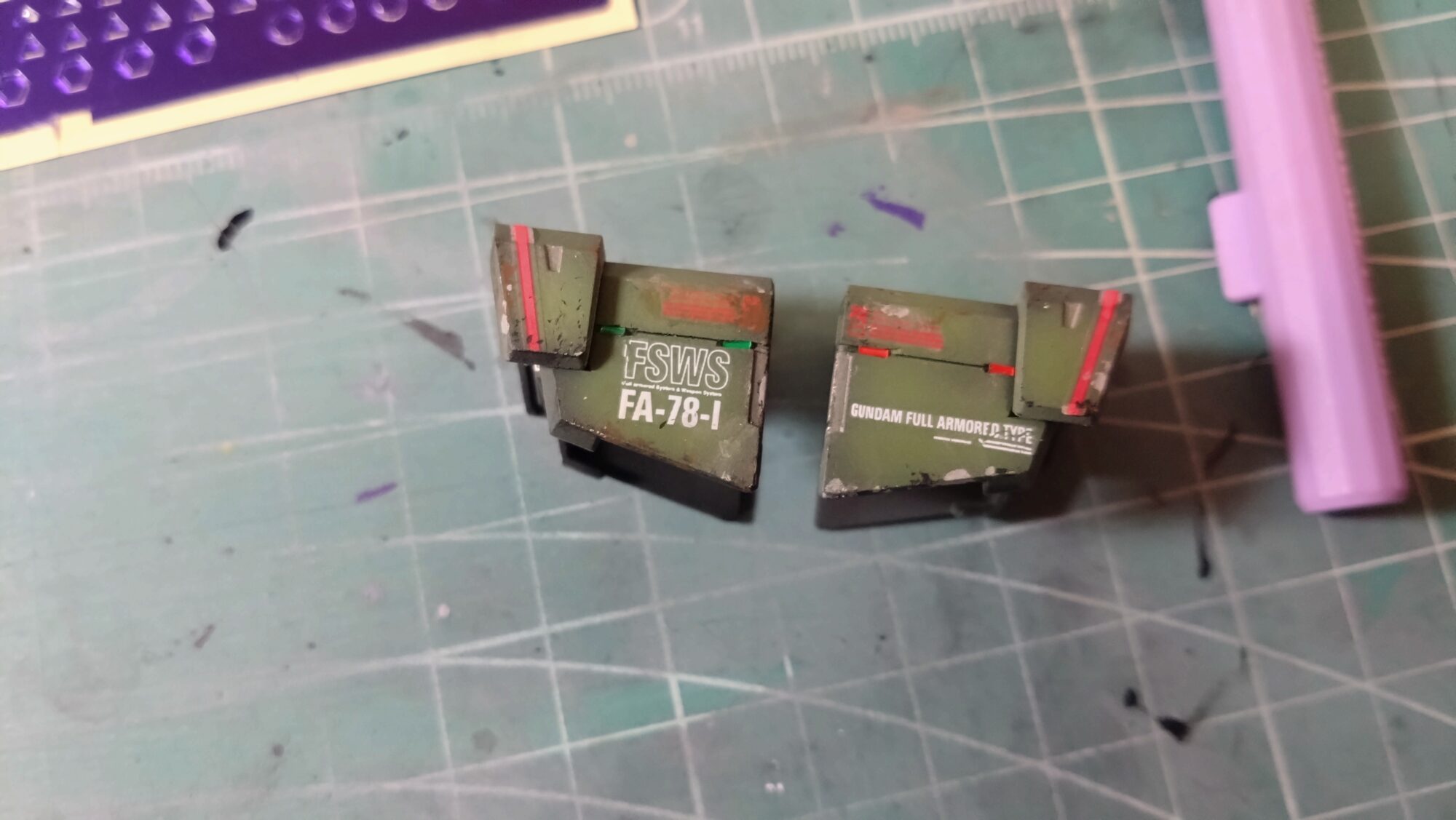

主に0.6mmの太いスジボリ箇所に貼り付けていきます。
右が緑、左が赤で統一して貼り付けていきます。
まとめ

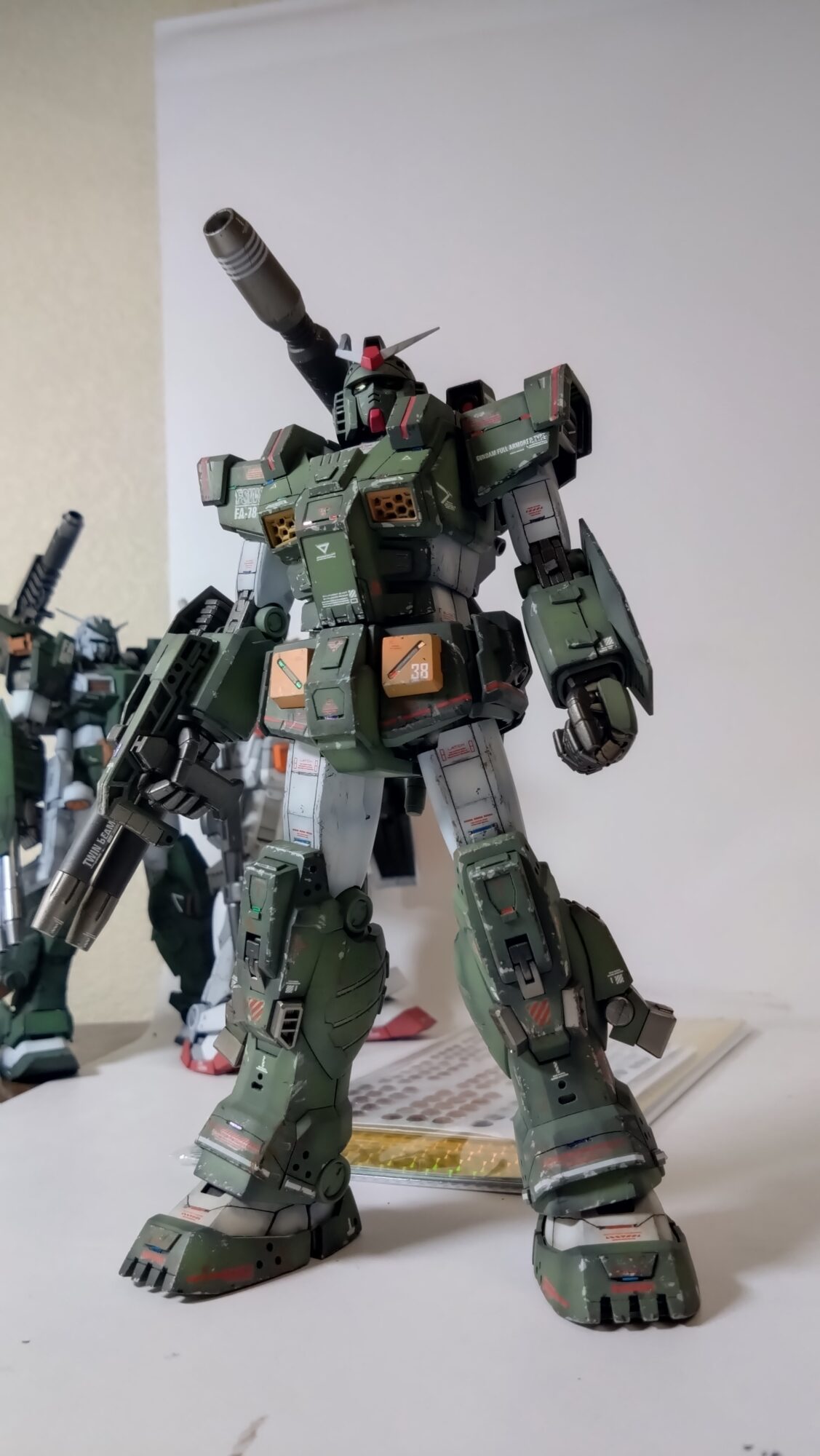

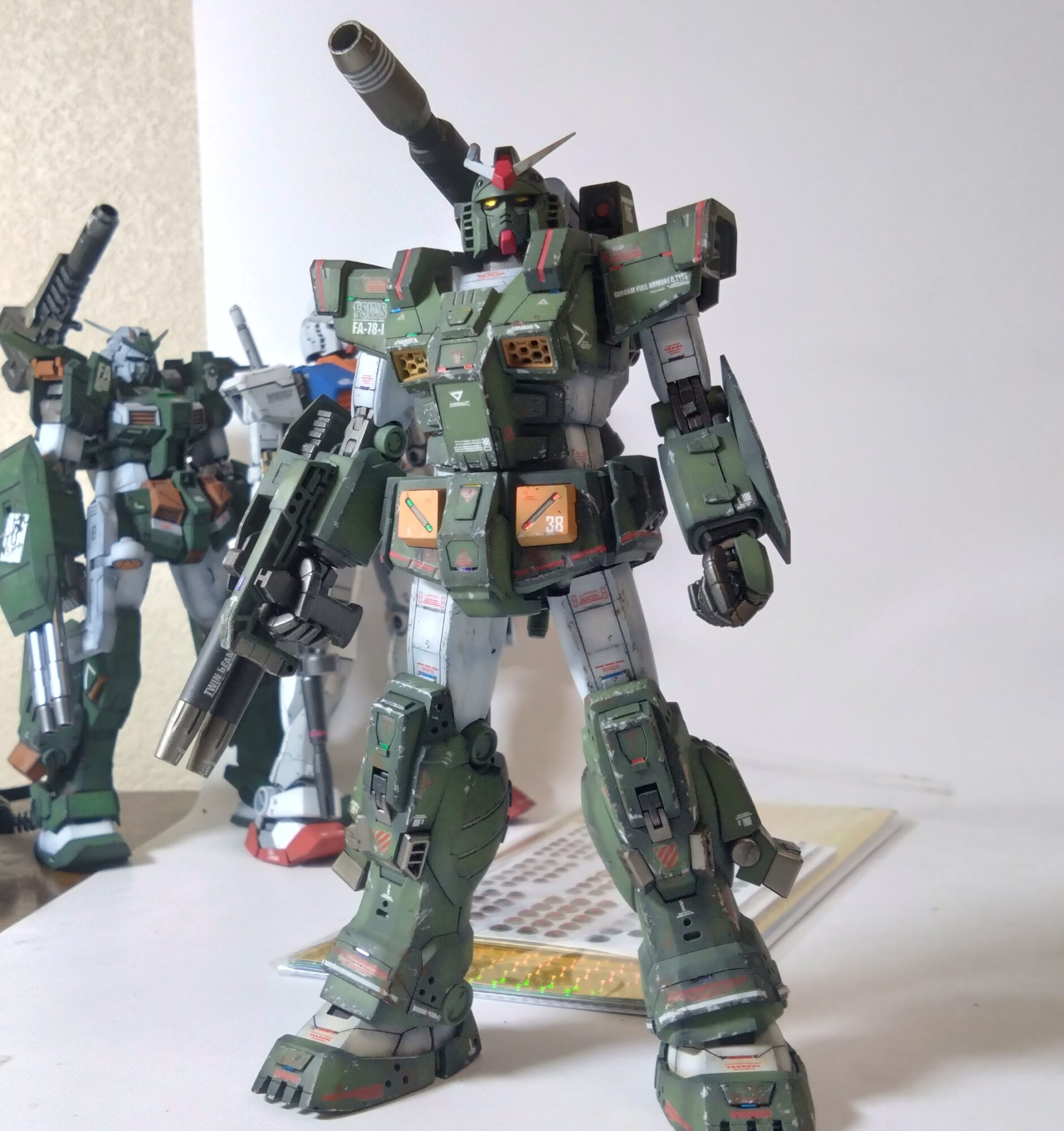

遂に完成、MG フルアーマーガンダム（FA-78-1）です。細かい様子は、次回の完成品ギャラリーでご紹介します。
